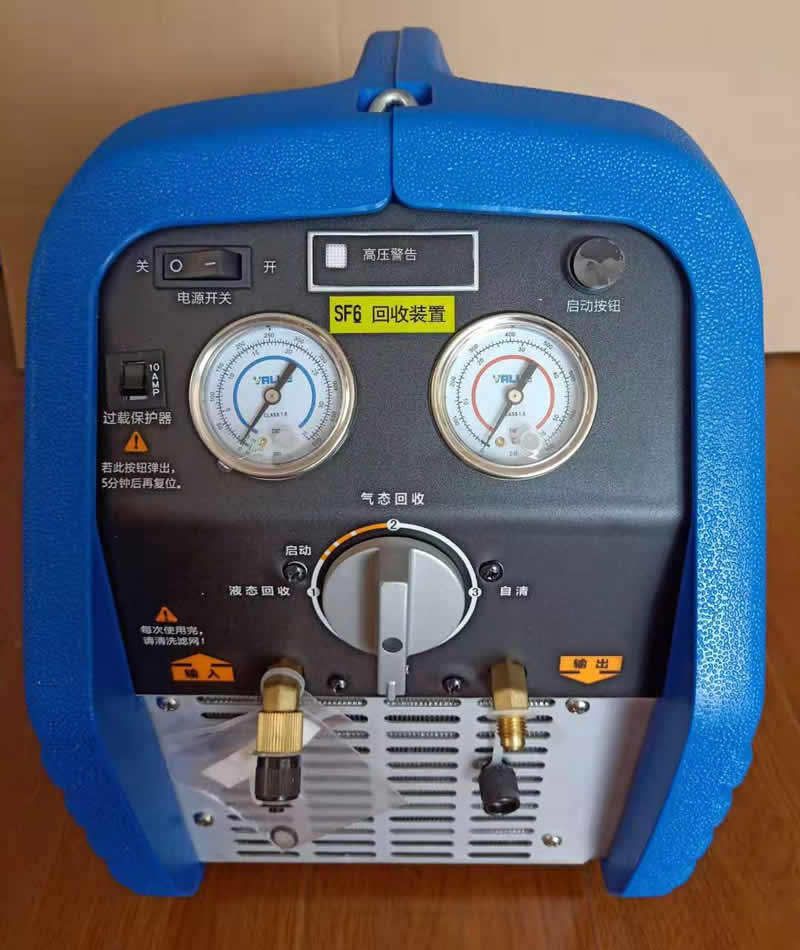

KSLF-3Y/T 便携式SF6回收
本设备仅限于10-35kv中压柜的SF6回收,建议使用于现场,一般不建议在车间的经常性使用。
型号 | KSLF-3Y/T | 压缩机排气量 | 2.8m3/h | ||
压缩机 | 国产(进口可选) | 最高排气压力 | 5.5MPa | ||
最高吸气压力 | 0.4MPa | 允许排气压力 | 3.8MPa | ||
冷却方式 | 风冷 | ||||
回收 | 终压力≤53Kpa, 气态回收速度20-30公斤/小时,液态回收70-80公斤/小时 | ||||
存储 | 液态,可直接压入钢瓶贮存,整机重量小于25公斤(不含气瓶) | ||||
噪声 | 60DB | 尺寸 | 长500*高400*宽300(估算,以实际交货为准) | ||
功率 | 1KW | 电源 | 220V | ||
附件清单
名称 | 技术参数或说明 | 数量 |
压缩机(内置) | 最高压力3.5MPa,排量2.8m3/h | 1 |
充气柜专用接口管路 | 可根据顾客需要定制 | 1 |
连气瓶接口管路 | 标准配置 | 1 |
铝合金外箱 | 便携式外箱 | 1 |
Preliminary:
A spare gas tank
Self-sealing valves that can be connected to electrical equipment
Operation:
Left interface connects electrical equipment
Right interface connects electrical equipment
Connect power supply AC220
Turn on the power switch
Gaseous recovery is generally used.
警告⚠️
1、 本设备内置高压压缩机,请注意熟悉产品人员方可操作;
2、 启动本设备前请有效接地;
3、 使用电缆时,电缆必须有接地线,且可靠有效接地;
4、 检查、维修本设备时,必须切断电源再进行操作;
5、 使用本设备时,请时刻观察压力表,工作人员不得离开;
注意事项
1、 本设备未使用时旋钮处于“0”的位置(6点位置),进气、排气口必须旋上保护帽,以免空气和空气中的水分进入,影响回收效果。
2、 设备长期不使用时,建议彻底抽真空并用干燥氮气净化处理。
3、 高压保护时,必须查明原因,排除问题后,才能继续启动本设备。
1) 储气罐阀门未打开;
2) 连接软管堵塞,先关闭本设备和储气罐阀门,检查更换软管。
3) 储气罐压力过高或充满,可更换储气罐;
4、 为提高回收速度,建议使用管路长度1.5米,内径大于4mm管路,太长或太细的管路不宜使用。
操作过程:
连接管路,输入口连接产品,输出口连接储气罐;
连接电源AC220;
将电源开关打开;
打开储气罐阀门;
将旋钮旋到“启动“位置,然后缓慢旋到正上方”12“点位置,"气态回收“,开始气态快速回收;
常见故障
故障现象 | 原因分析 | 解决方案 |
风扇无反应 | 机械损坏 | 更换 |
专业人员检查,返厂维修 | ||
按下电源开关,压缩机无反应 | 1、 高压开关断开 2、 设备内部线路故障 | 释放系统压力 |
专业人员检查,返厂维修 | ||
压缩机无法启动(处于堵转状态) | 1、 外部压力过高 2、 电机或其他零部件损坏 | 气态回收,旋钮到3点位置重启。 |
专业人员检查,返厂维修 | ||
压缩机运行一段时间后停机 | 1、 操作不当导致高压开关断开,储气罐阀门未打开。 2、 储气罐压力到保护值; 3、 电机过热保护器断开; 4、 过载保护器断开; | 检查高压和低压压力 |
过载情况,冷却5分钟后手动复位 | ||
停一会后,电机重新启动 | ||
回收过慢 | 1、 储气罐压力比较高 2、 压缩机活塞环损坏 | 检查压力,更换储气罐 |
更换元件,返厂维修 |
