高压试验用SF6回收循环系统
循环使用SF6系统
高频率使用的SF6回收系统
大流量SF6回收装置
低损耗的SF6回收，回收率高达99.99%
一键操控的全自动SF6回收装置
远程操控的SF6回收装置
该类系统需要反复沟通与方案设计，有时还需要现场勘察，上海科石将为顾客量身定制符合需求的方案。
上海科石对于该类案例有丰富的经验。欢迎咨询。

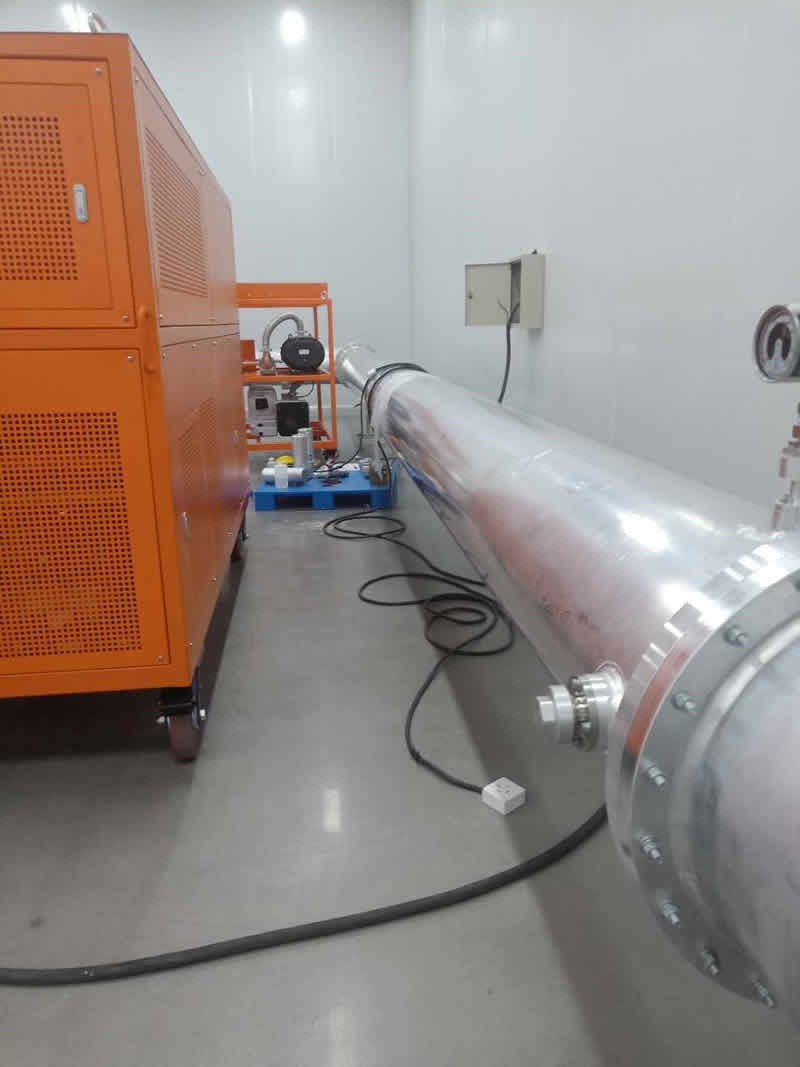

2020年3月交付使用的全自动大型SF6回收充放系统

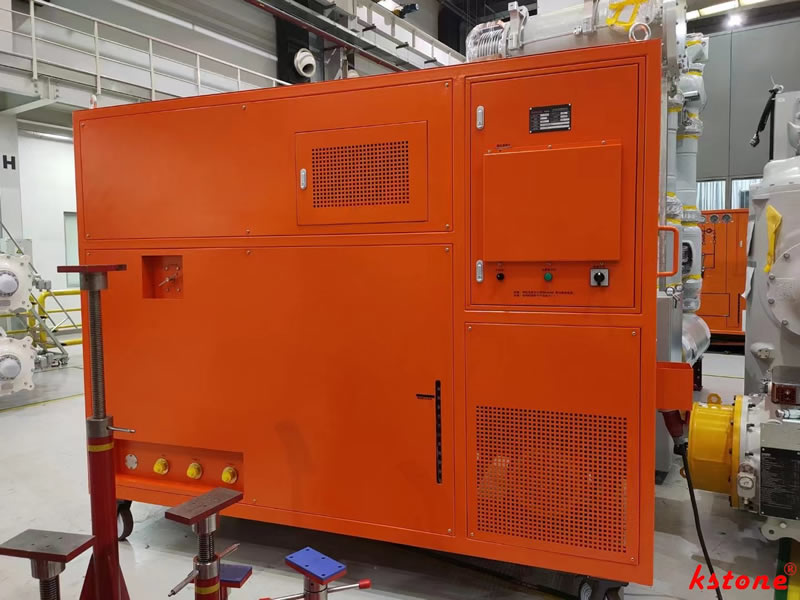

2022年7-8月 上海西门子高压 调试交付使用 （共4台）
高压绝缘盆用SF6回收净化装置
模式A（产品放入试验罐）:试验罐闭合----抽真空---充注SF6到设计值---等后试验---回收SF6---破空---试验罐打开
模式B（没有试验罐）：产品封装完毕--抽真空到设计值---充注SF6到设计值---等候试验或检漏等---回收SF6---结束

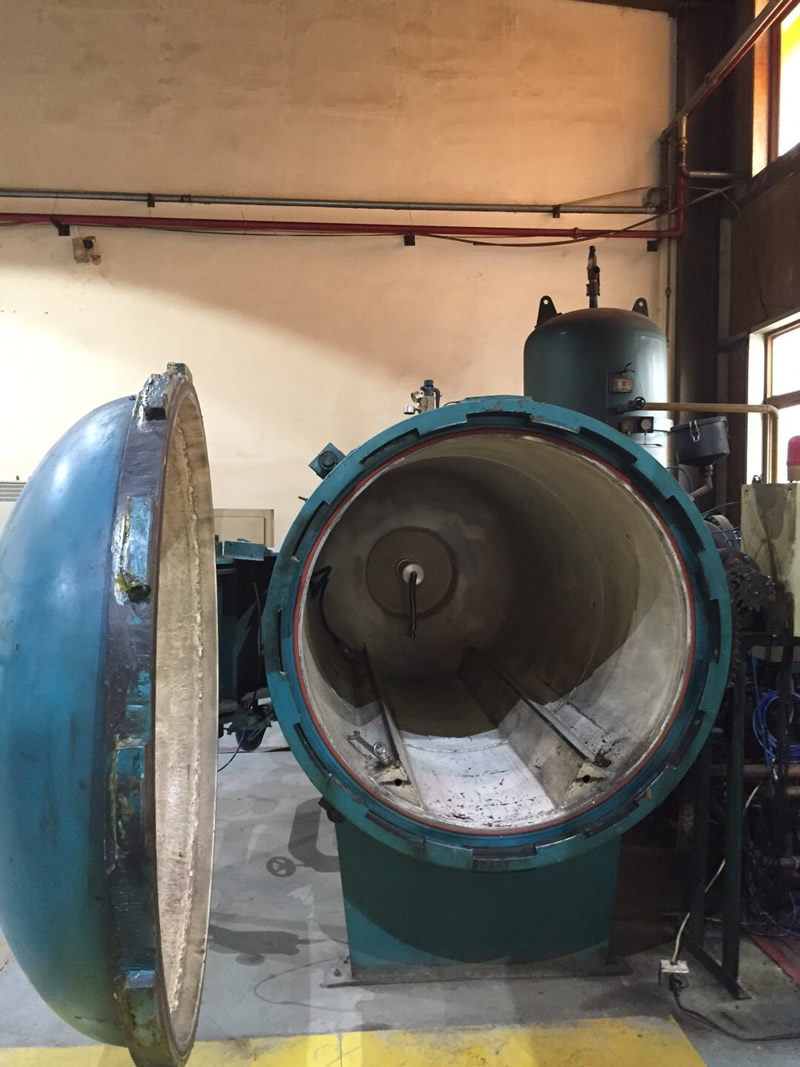

模式A、由于SF6特有的绝缘能力，在高压和特高压的产品出厂试验中，往往会在SF6气体中进行高压绝缘试验、局放试验等项目，产品放入试验罐中。上海科石该类型的客户有：上海雷博司、浙江七一、扬州雷宇、辽宁微能、63761部队（保密项目）等；
模式B、利用SF6对产品做检漏测试，每天的循环使用SF6高达数百公斤，最常用的是GIS 外壳检漏，装配完成的GIL或GIS检漏，GIL或GIS高压试验等；
上海科石该类型的客户有上海西门子高压、浙江凯博、泰安聚力、江苏安靠、上海正泰、山东泰开等；
在以上两种情形,由于SF6循环、大量的使用，SF6回收系统的速度和回收效率两项指标为核心指标。
我们来举例说明;

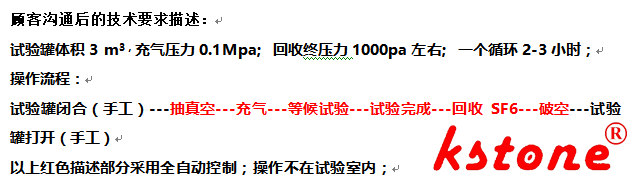

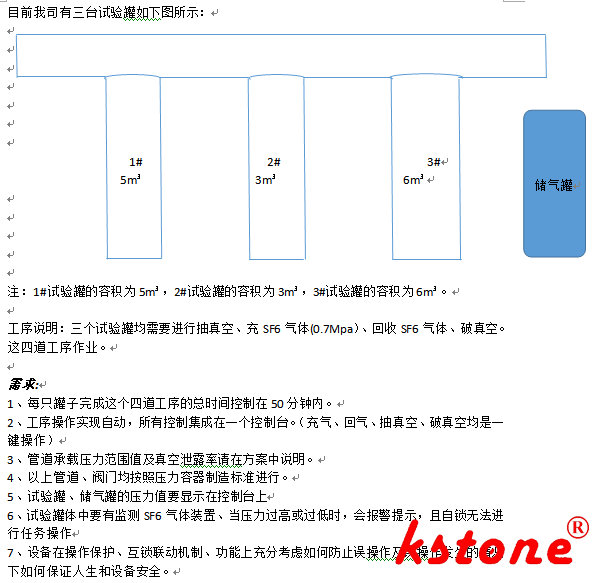

顾客需求一：
这个系统包含了管路、SF6回收充气抽真空系统、储气罐和控制系统。
在该方案中顾客没有提及回收终压力和真空极限值，对于SF6回收系统的设计制造厂家，理应要告知顾客或者提醒顾客，需要明确这些重要的参数，等到设备交付验收了，可能成了一个失败的项目。
当然这里还有许多其他信息需要供需双方的确认。
类似的另一个顾客的需求：
下面是我们2019年3月交付使用的某项目的一些信息来和大家分享，这是一套试验罐较小，测试频率较高的一个系统。
一、检测流程
打开测试罐---放入被测绝缘件---合盖---抽真空到设定值---充注SF6到设定压力---耐压测试---测试完成---回收SF6---回收完成---回充空气-回充完成后---打开测试罐
SF6损耗---自动从气瓶内补充新气（把气瓶置放置于回收装置内）；
二、技术参数
（以下内容经2018年11月14日在上海科石现场讨论明确）
1、 测试罐的体积： φ200*300H; 3个并联抽真空到5-10Pa；
2、 工作节拍（抽真空时间+充注时间+回收时间+回充空气时间）
也就是一个整个检测流程时间-减去耐压测试时间；SF6部分工作时间5-6分钟；
3、 回收效率；99%以上；
4、 全自动完成；
5、 配置纯度微水测试仪接口；
6、与测试罐连接采用DN13管路，M27螺纹。
三、设备的主要组成
机柜： 外形尺寸1600*800*1700mm,可移动脚轮
储气罐：100L
真空泵：40m3/h 无油真空泵
压缩机：14m3/h
过滤干燥系统
电磁阀
PLC及触摸屏
内部管路及外接管路
以下图片供参考

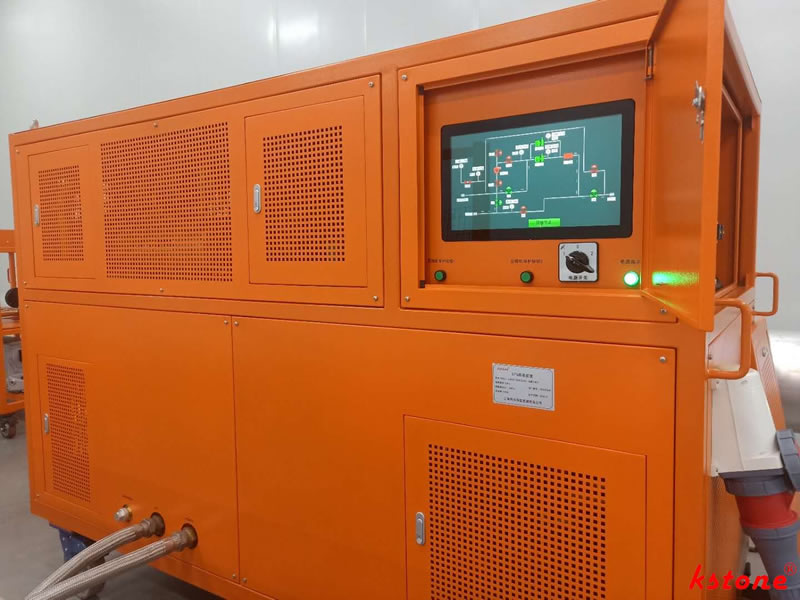

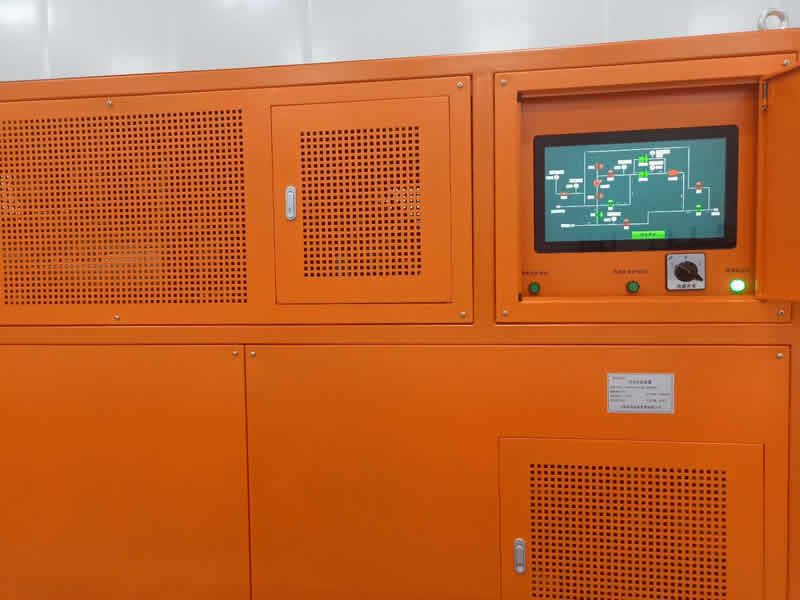

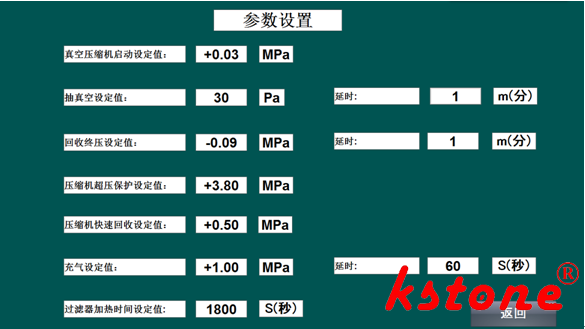

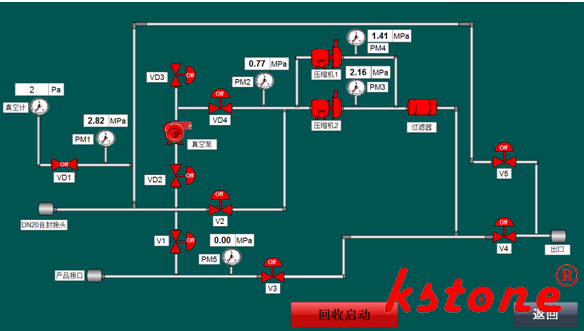

触摸屏设置
四、操作过程
1、开机后屏幕显示手动、自动和参数设置。
2、参数设置为各类控制及保护点的设置，出厂时会设定好，具体在调试时会略做修改。
3、自动分为：
A、抽真空
B、回收
C、充气
D、可以选择一键完成全过程
4、如果选择抽真空，系统自动开启相应阀门，然后启动真空泵，达到设定值后，自动停机并关闭相应阀门。
5、如果选择回收，系统自动开启相应阀门，然后启动压缩机，开始回收，直到测试罐达到设定压力后，自动关闭阀门，停机。
该

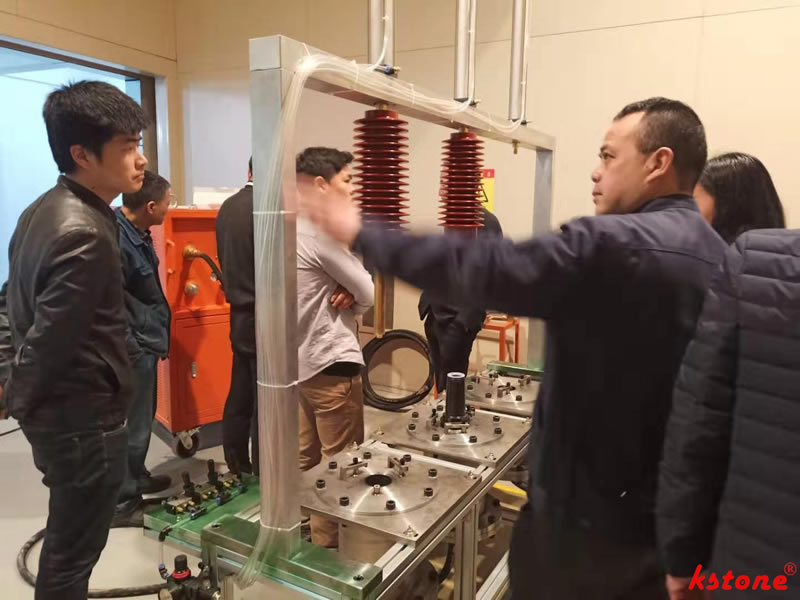

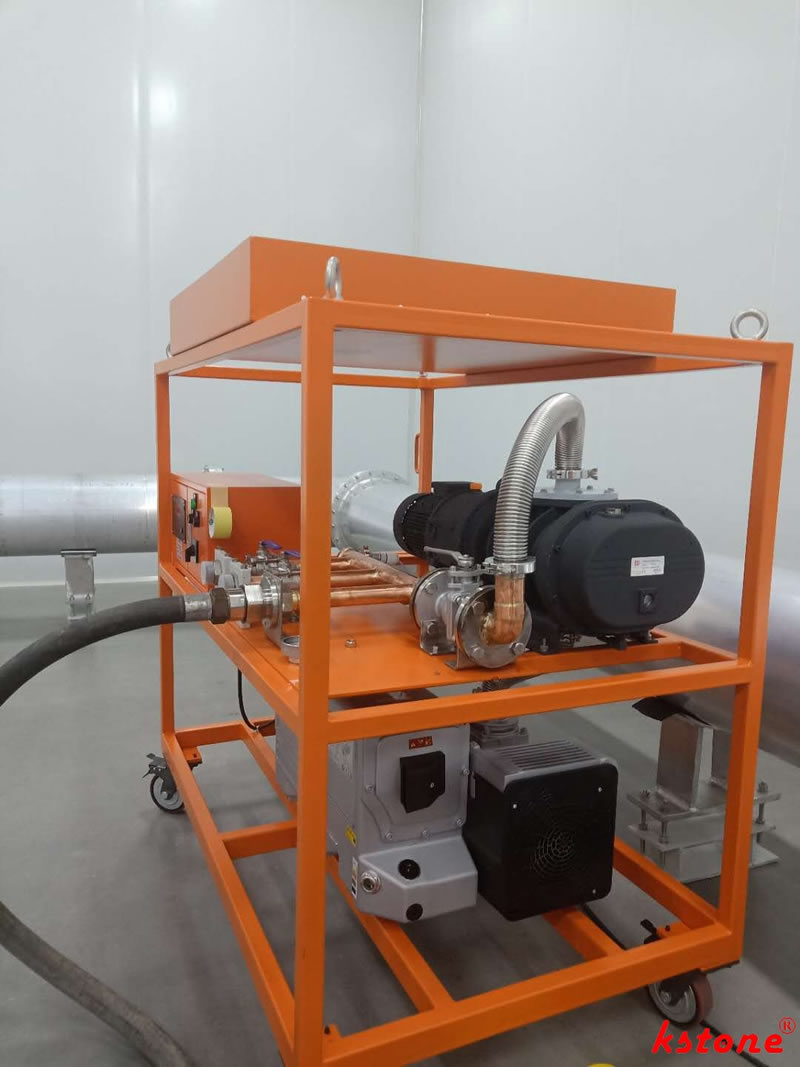

该回收系统调试现场
下图为上海科石2020年3月交付的一套大型SF6回收系统和大型抽真空机组
同时交付的大型真空机组，采用进口莱宝真空泵；
2020年3月 江苏安靠智电 调试现场
