混气循环使用，不排放，少排放，减少气体浪费，绿色环保，省电省时节能，好处多多！
SF6混气充气装置
第三代混气充气装置，无需厂家派员现场指导，远程运输可靠稳定。
欢迎租赁欢迎试用，一见高下；
混气循环使用，不排放，少排放，减少气体浪费，绿色环保，省电省时节能，好处多多！

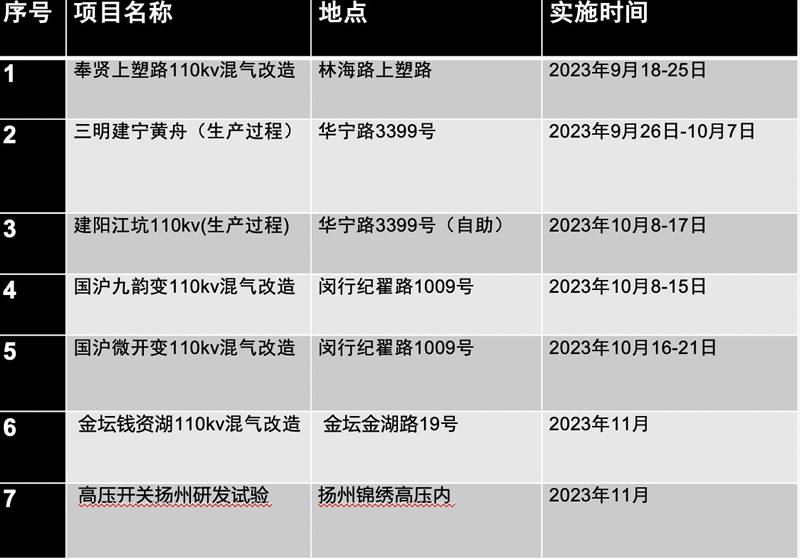

思源高压的租赁项目（2023年9-11月）
先租后买，成本低，风险小，考核设备技术水平的简单方式。
我公司自行开发的混合充气装置。其优点在于：
•操作简单，无需专业经验，接上钢瓶开机就可以。
•SF6混充比例 0-100%，设备通用性极高。
•配比浓度精准，误差﹤1.0%。
•采用触摸屏操作，设备自带远传模块，可以通过网络远程操控设备。
•设备使用成本极低，无任何易坏的的流量计，内置的压力容器和压缩机等都不容易损坏的，维修简易快速。
现有常用的SF6混气充气装置技术与特点：

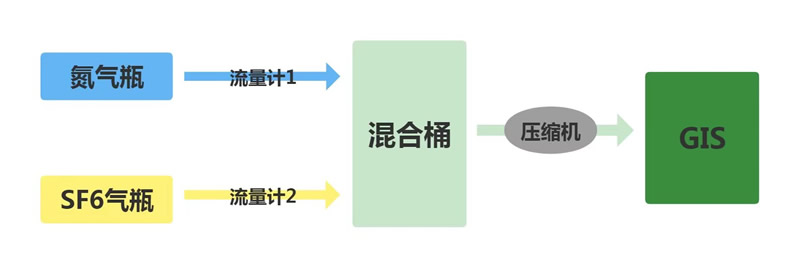

目前比较通用的思想是通过流量计的精密控制来实现不同气体的混合比，简易结构如下图：
目前市场大多数的混气充气主要做法，二种气体通过质量流量计的控制然后在混合桶内形成一定比列，然后通过压缩机将气体打入GIS。
这种方法的优点在于：设备小巧，移动和运输方便，设备制造简单快速。
缺点在于：
•设备使用成本极低，无任何易坏的的流量计，内置的压力容器和压缩机等都不容易损坏的，维修简易快速。
现有常用的SF6混气充气装置技术与特点：
目前比较通用的思想是通过流量计的精密控制来实现不同气体的混合比，简易结构如下图：
目前市场大多数的混气充气主要做法，二种气体通过质量流量计的控制然后在混合桶内形成一定比列，然后通过压缩机将气体打入GIS。
这种方法的优点在于：设备小巧，移动和运输方便，设备制造简单快速。
缺点在于：
•设备不皮实，流量计属于极为精密部件，在运输和使用中不能受到颠簸和震动。因此这种设备运输时需将流量计予以拆除，然后到现场安装上才能使用，极为不便。同时流量计使用中容易受到压缩机震动，外界温度等等干扰。
•对气源的清洁度也有较高的要求。
•操作极为复杂，充气时需采用多步充气，第一步现将GIS充气至一定压力后停机，然后用仪器检测纯度，然后根据纯度手动调整相关参数后再充气，依此重复操作。没有熟练的经验无法独立完成，曾经发生某开关厂车间主任亲自操作充气，从早上9点弄到晚上21：00，一个气室都没搞定，更别说底层工人了。
•维修价格昂贵维修周期长。目前高精度流量计均为国外进口，一旦损坏维修费高周期长。
•通用性差：混气的品种，混气的比例，都是初始设定好的，不能随意改变的，如果要更换气体种类或大幅调整充气比例也是要重新购买机器。
我公司自行研发的混气充气装置特点：

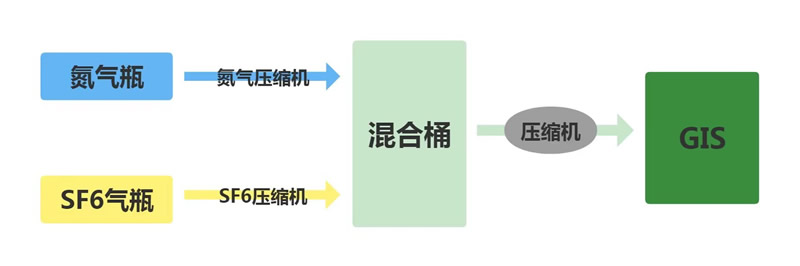

示意图如下：
主要原理为通过二种气体的专用压缩机，将2种气体按照程序设定比例打入混合桶，然后再由压缩机将混合好的气体打入GIS。
这种方式摒弃了流量计，其优点为：
1、操作简单，只要将出口连接上GIS，入口接上二种气体的气瓶，在设置界面设定好需要混气的比例和GIS需要充气到多少压力，然后按下启动就可以了，期间人员无需看管，等充完气体，设备会自动停机。
2、设备皮实，设备由于没有流量计，没有任何害怕颠簸和震动的零部件，可以长途运输，目前设备最远运至俄罗斯俄州核电项目。
3、可随意设定比例和气源种类，具备广泛的通用性，目前混合气体的种类较多，混合比例也不一样，本公司的混气充气装置可一机通用，对气源种类不限（易燃易爆、腐蚀性除外，仅限于二种气体混合），可以N2和SF6混合，可以CF4和SF6混合，混合比例可以在0%-100%随意设置。
4、维修价格低廉周期短，通用零部件，维修简单方便，随时有现货。
KSLF-28/30WY20/NZ 为例进行说明
本混气充气装置由真空泵、压缩机、过滤系统以及各类阀门、仪表等组成。
具备抽真空、混气、充气功能。
1、主要零部件技术参数
2、系统工作示意图
我公司自行研发的混气充气装置特点：
示意图如下：
主要原理为通过二种气体的专用压缩机，将2种气体按照程序设定比例打入混合桶，然后再由压缩机将混合好的气体打入GIS。
这种方式摒弃了流量计，其优点为：
1、操作简单，只要将出口连接上GIS，入口接上二种气体的气瓶，在设置界面设定好需要混气的比例和GIS需要充气到多少压力，然后按下启动就可以了，期间人员无需看管，等充完气体，设备会自动停机。
2、设备皮实，设备由于没有流量计，没有任何害怕颠簸和震动的零部件，可以长途运输，目前设备最远运至俄罗斯俄州核电项目。
3、可随意设定比例和气源种类，具备广泛的通用性，目前混合气体的种类较多，混合比例也不一样，本公司的混气充气装置可一机通用，对气源种类不限（易燃易爆、腐蚀性除外，仅限于二种气体混合），可以N2和SF6混合，可以CF4和SF6混合，混合比例可以在0%-100%随意设置。
4、维修价格低廉周期短，通用零部件，维修简单方便，随时有现货。
KSLF-28/30WY20/NZ 为例进行说明
本混气充气装置由真空泵、压缩机、过滤系统以及各类阀门、仪表等组成。
具备抽真空、混气、充气功能。
1、主要零部件技术参数
| 形式 | 风冷活塞 | ||
| 理论排气量 | m3/h | 14 | |
| 最大排气压力 | MPa | 2 | |
| 允许排气压力 | MPa | 1 | |
| SF6压缩机 | 最小允许吸气压力 | KPa | 53 |
| 最大允许吸气压力 | MPa | 0.5 | |
| 最高排气温度 | ℃ | 130 | |
| 润滑油 | 无 | ||
| 功率 | kW | 2.2 | |
| 电源 | 3Φ 380V 50Hz | ||
| 抽气速率 | m3/h | 54 | |
| 极限真空 | Pa | ≤10 | |
| 真空泵 | 润滑油 | PRO-200真空泵油 | |
| 功率 | kW | 2.2 | |
| 电源 | 3Φ 380V 50Hz | ||
| N2压缩机 | 理论排气量 | m3/h | 14 |
| 最大排气压力 | MPa | 2 | |
| 允许排气压力 | MPa | 1 | |
| 最小允许吸气压力 | KPa | 53 | |
| 最大允许吸气压力 | MPa | 0.5 | |
| 最高排气温度 | ℃ | 130 | |
| 润滑油 | 无 | ||
| 功率 | kW | 2.2 | |
| 电源 | 3Φ 380V 50Hz | ||
| 混合充气压缩机 | 形式 | 风冷活塞 | |
| 理论排气量 | m3/h | 30 | |
| 最大排气压力 | MPa | 5 | |
| 允许排气压力 | MPa | 1 | |
| 最小允许吸气压力 | KPa | 53 | |
| 最大允许吸气压力 | MPa | 0.5 | |
| 最高排气温度 | ℃ | 130 | |
| 润滑油 | 无 | ||
| 功率 | kW | 11 | |
| 电源 | 3Φ 380V 50Hz |

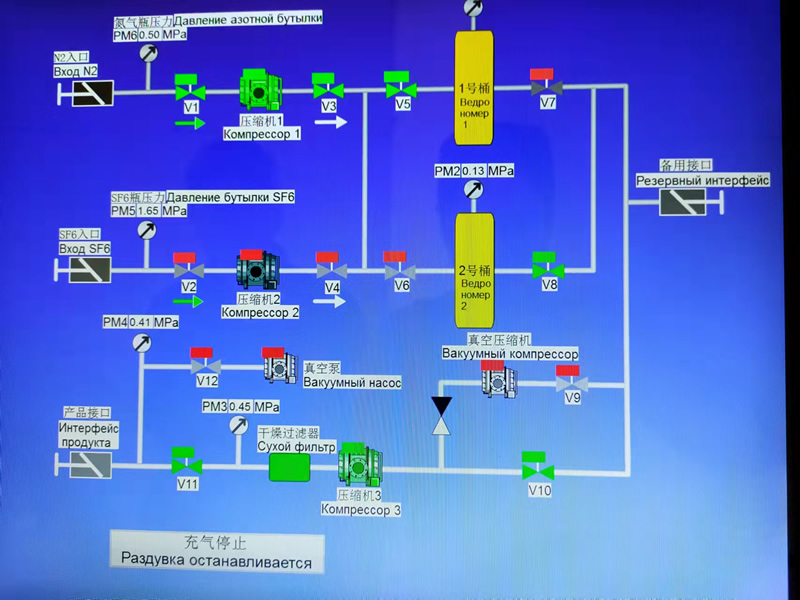

2、系统工作示意图

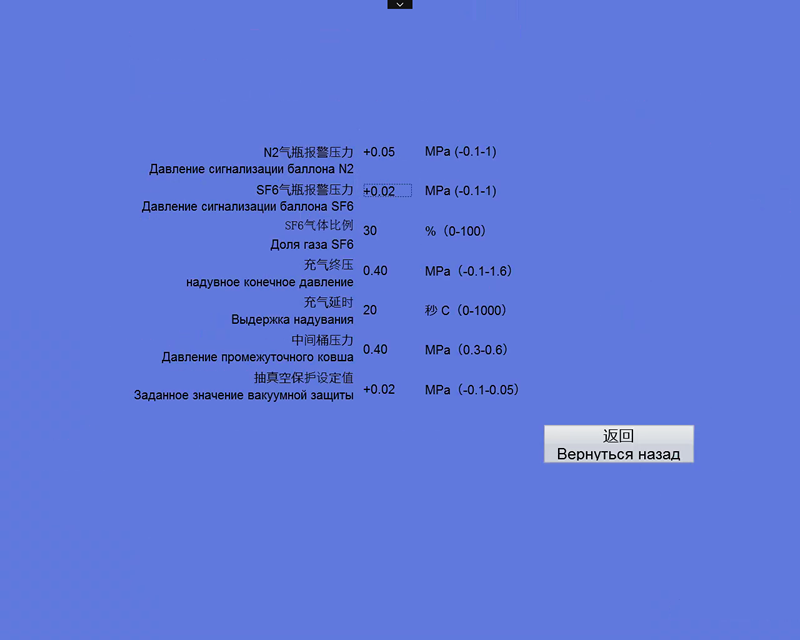

3、参数设置页面
我们期待您的垂询研讨！
技术服务：400-000-2589转1001

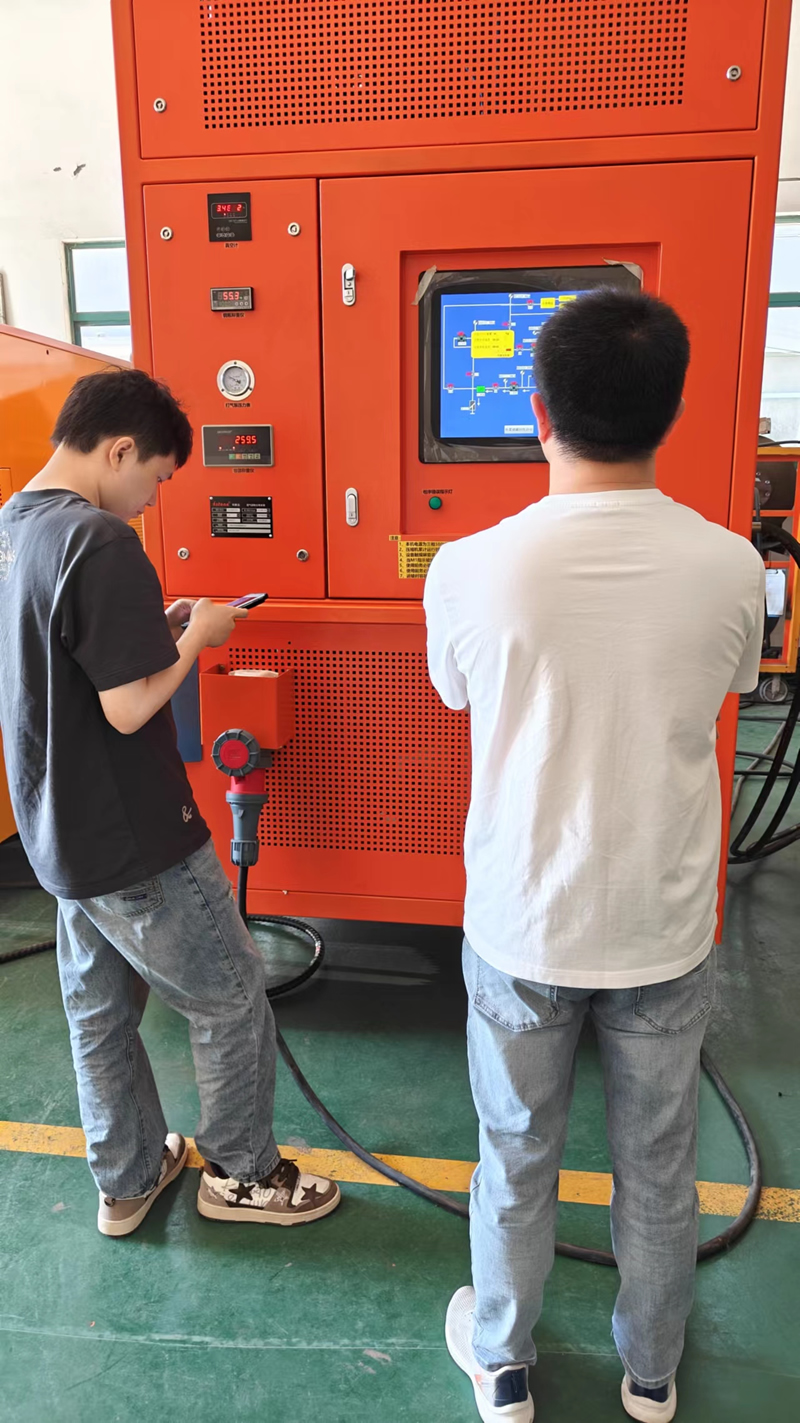

下面为2023年3月13日某客户设备交货前验证测试

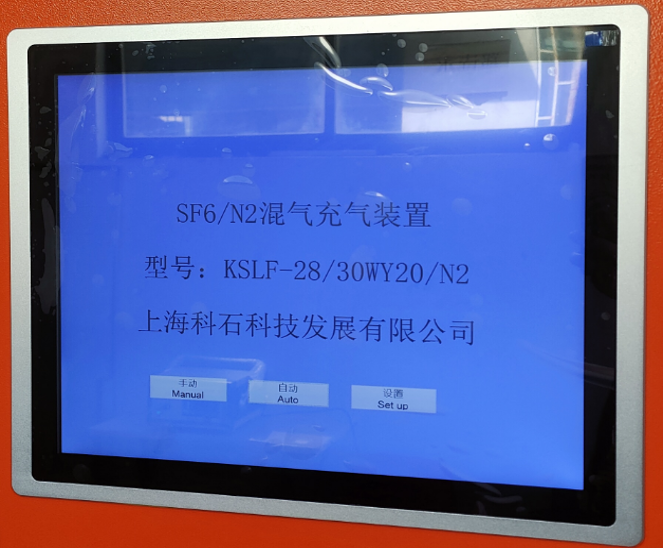

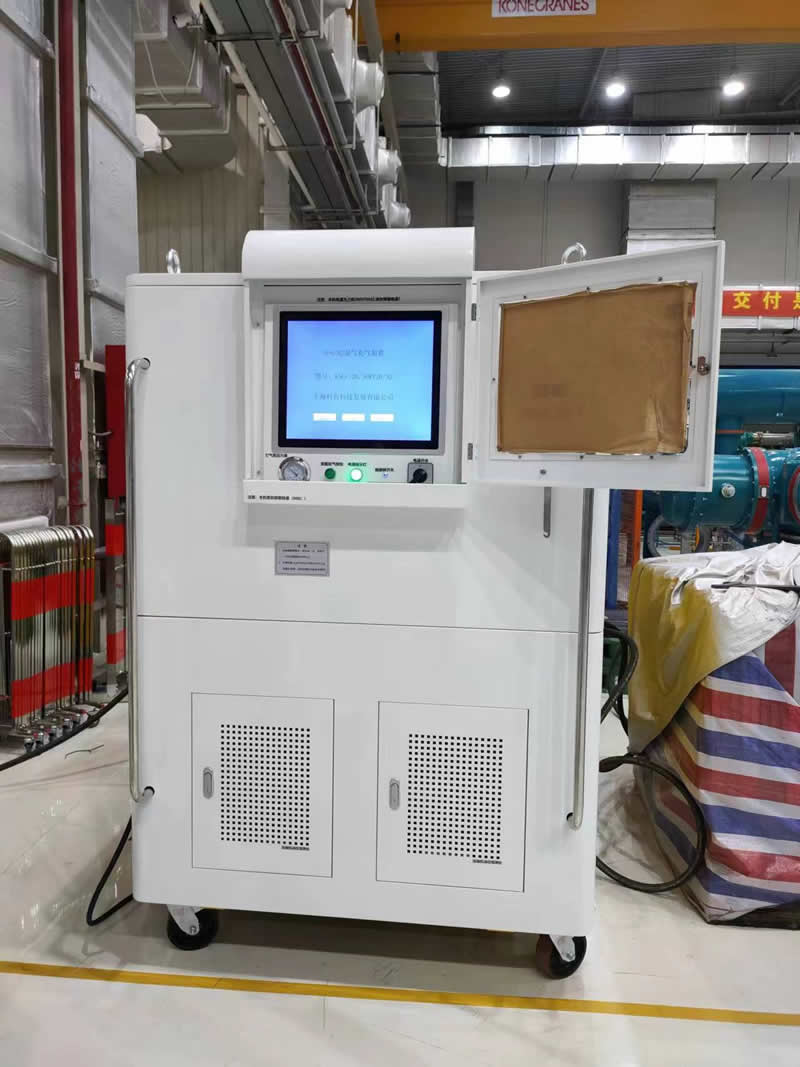

开机页面

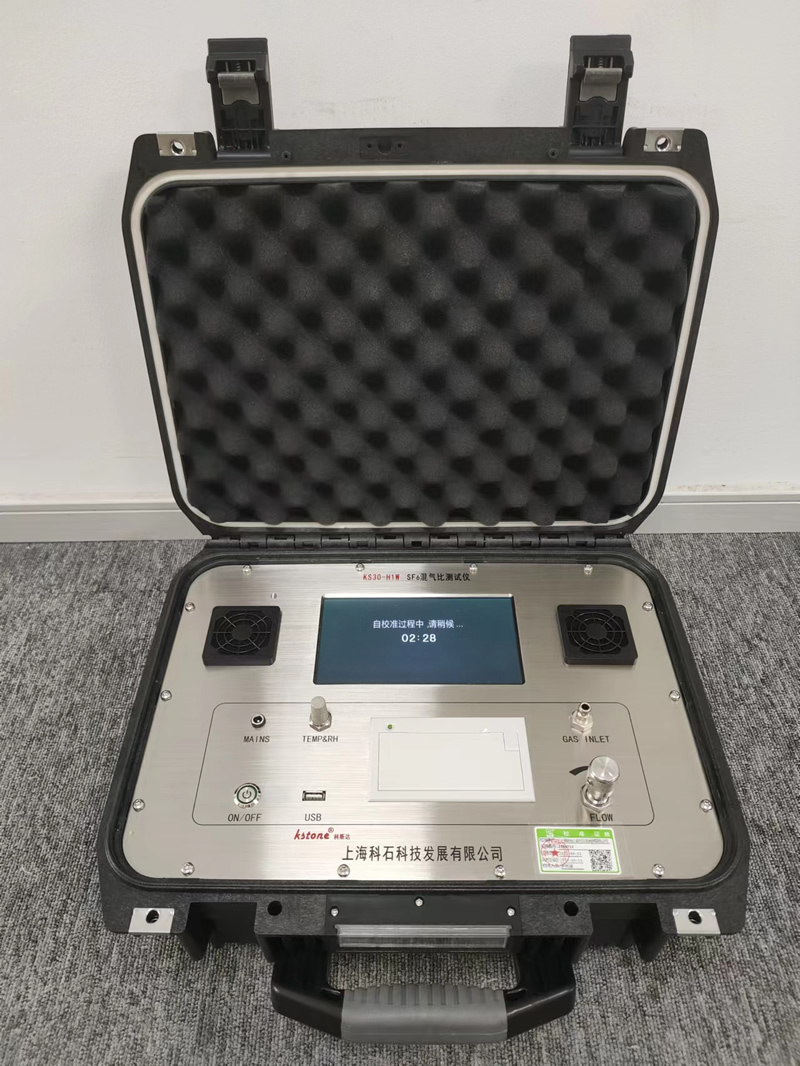

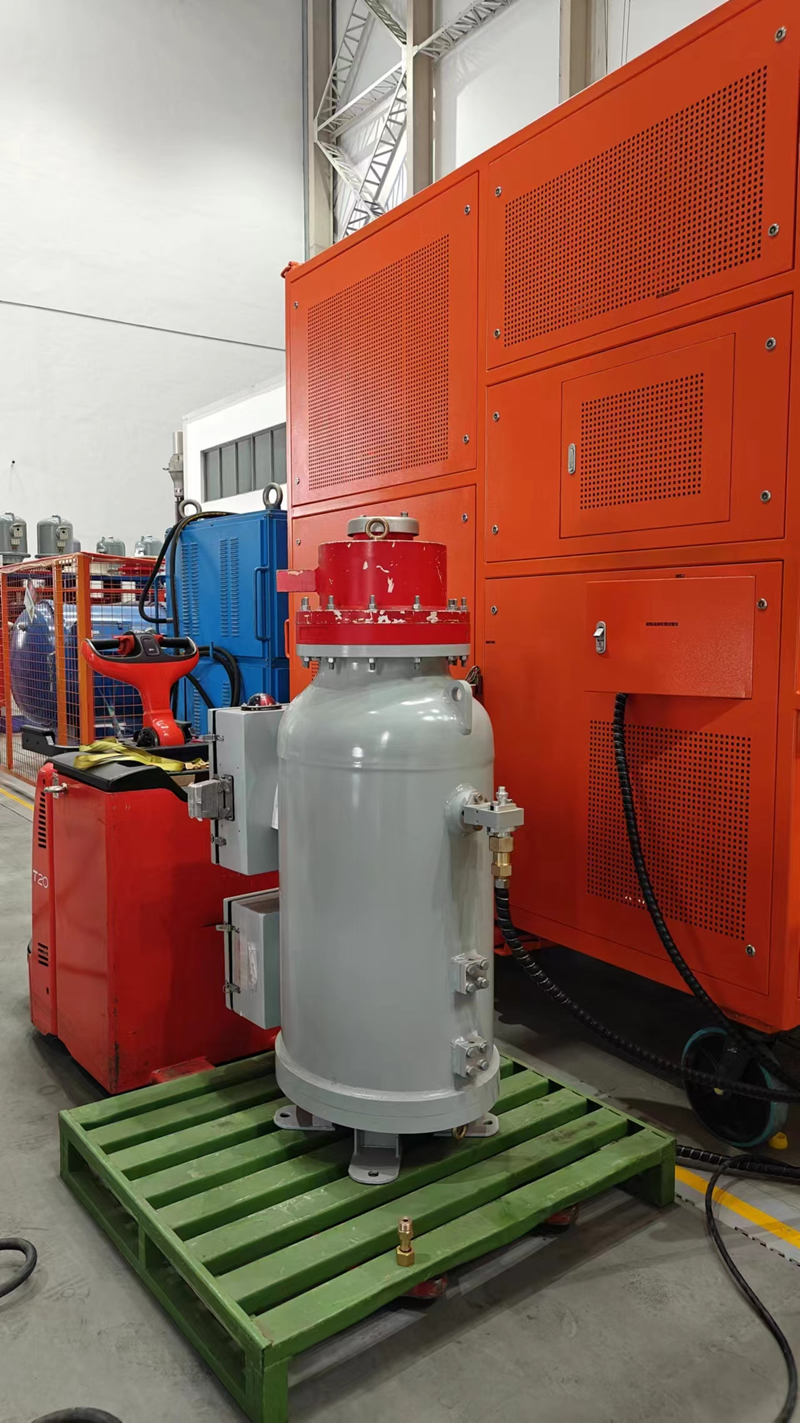

混气罐和混比测试仪

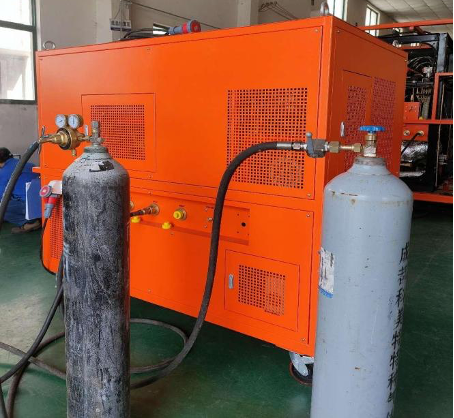

输入氮气和SF6

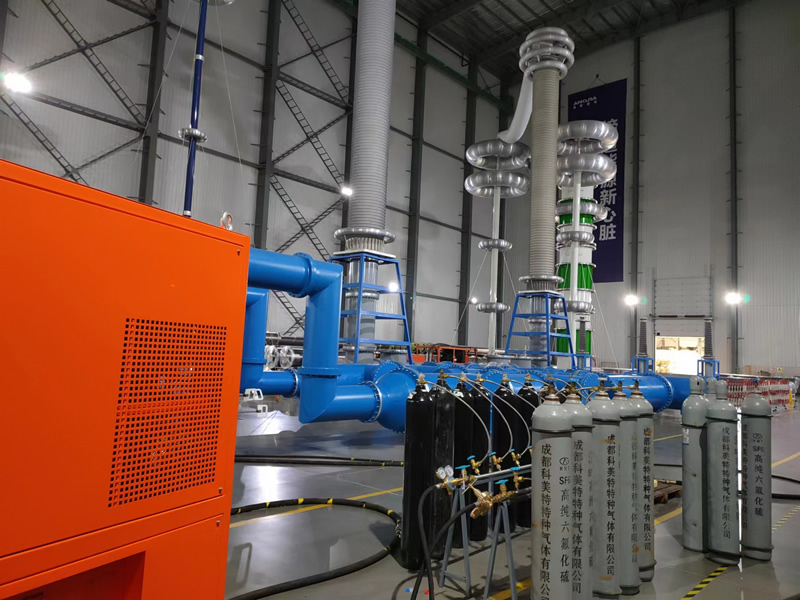

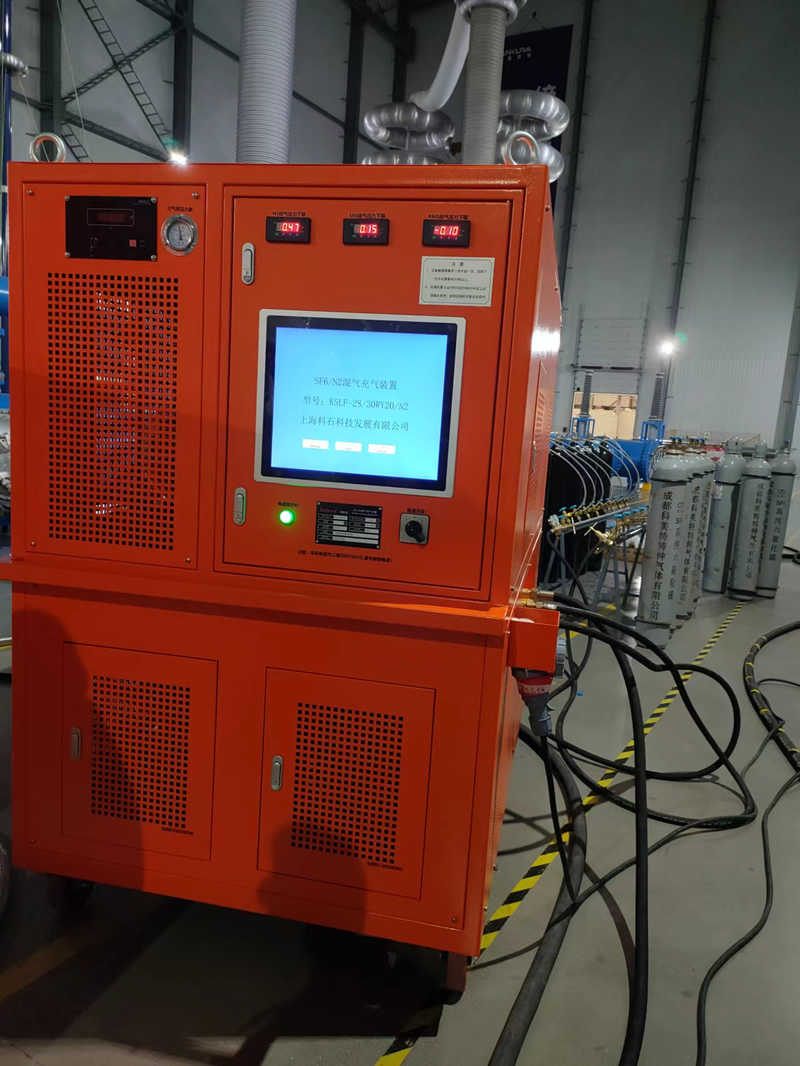

3月24日在客户处调试培训，准备完毕，一键操作

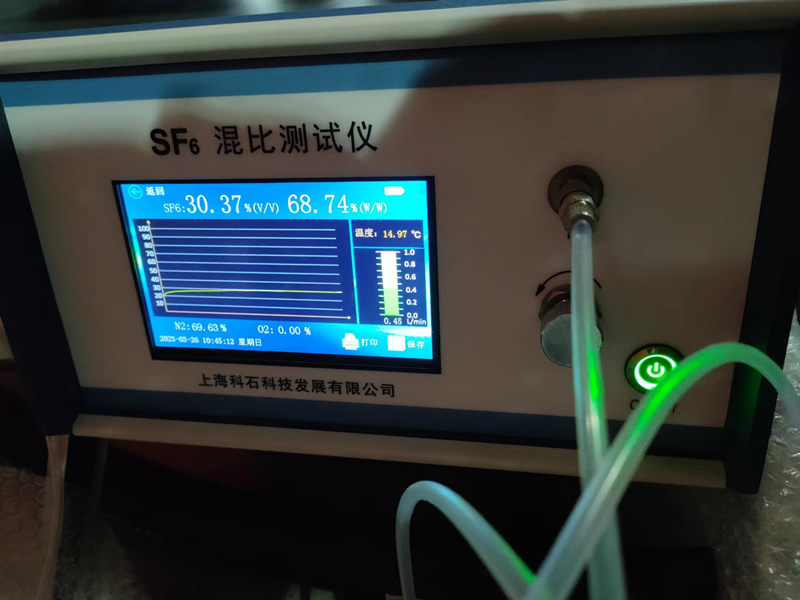

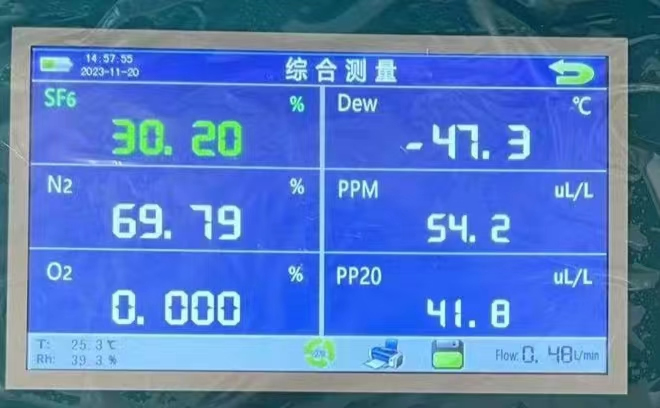

顾客处实测混比值
