SF6充气管路（套件）

SF6充气管路（套件）

专业供应选型各类自封阀、减压阀、管路

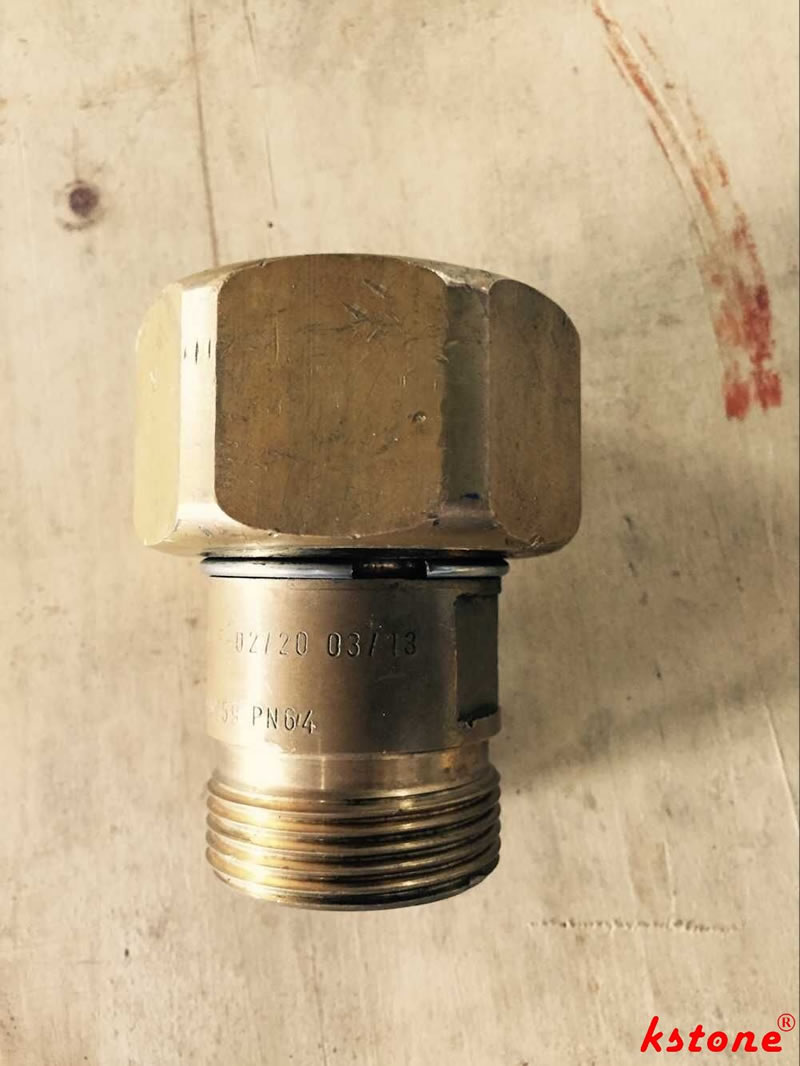

  DN20自封阀

一头M36*2外螺纹，一头M45*2 内螺纹

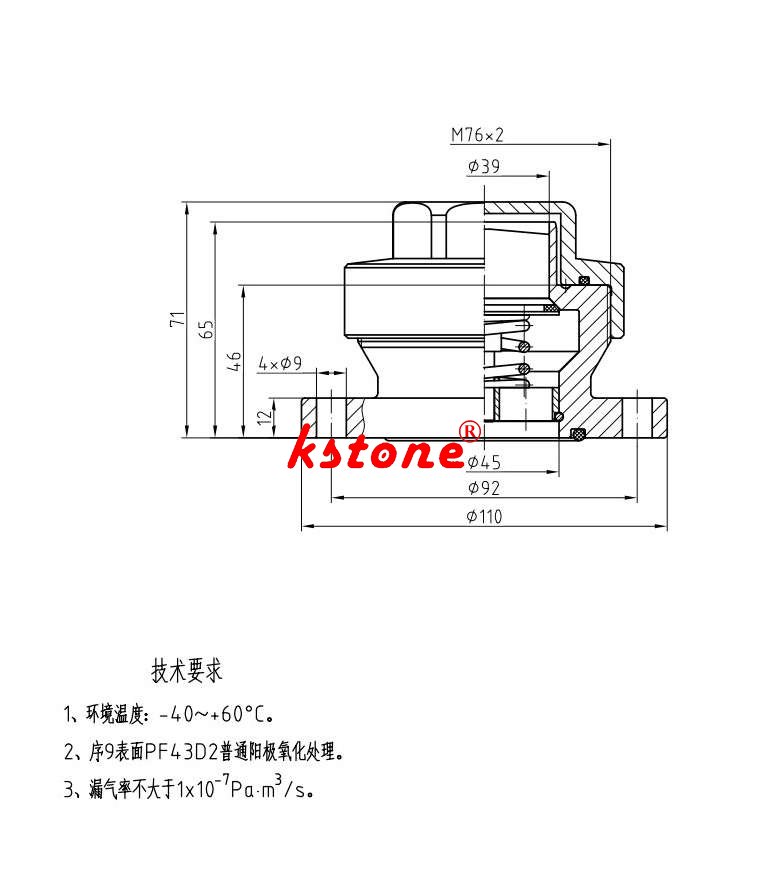

DN40自封阀公端（法兰面）
材料：黄铜、不锈钢

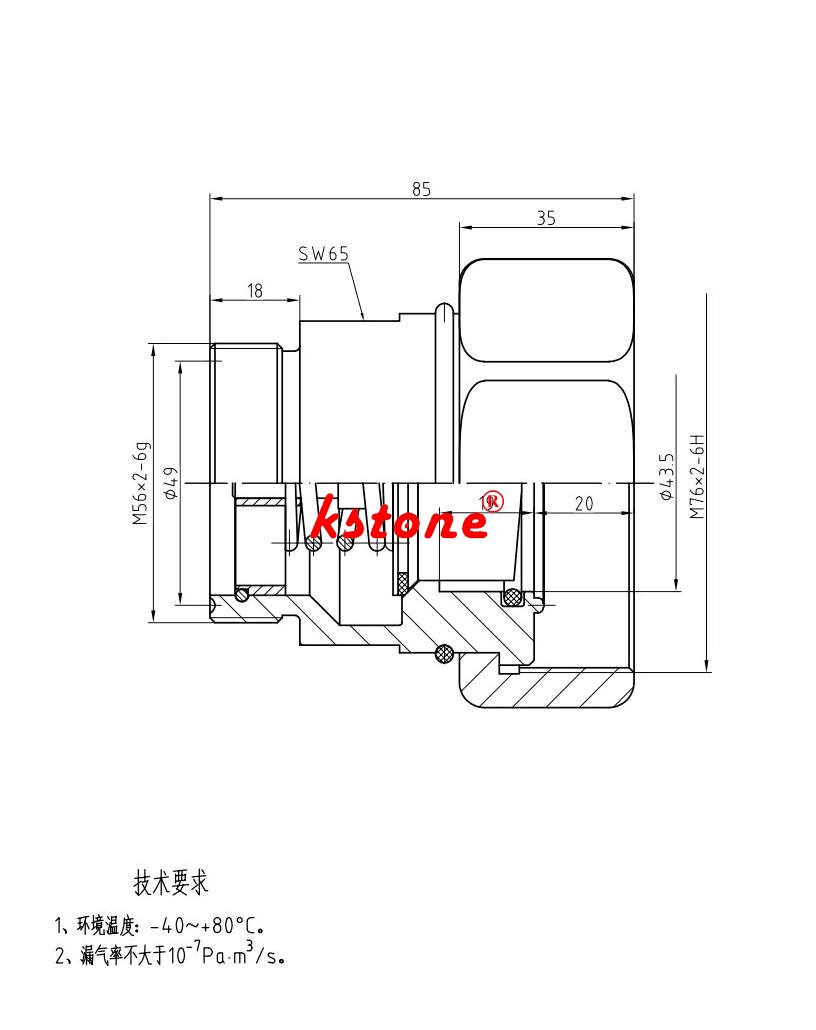

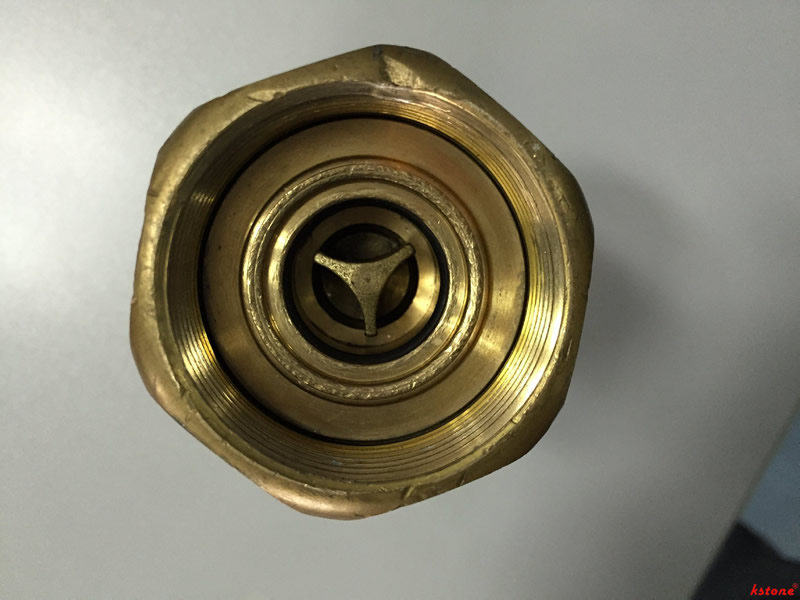

DN40自封阀母端
材料：黄铜、不锈钢或本体不锈钢螺母黄铜

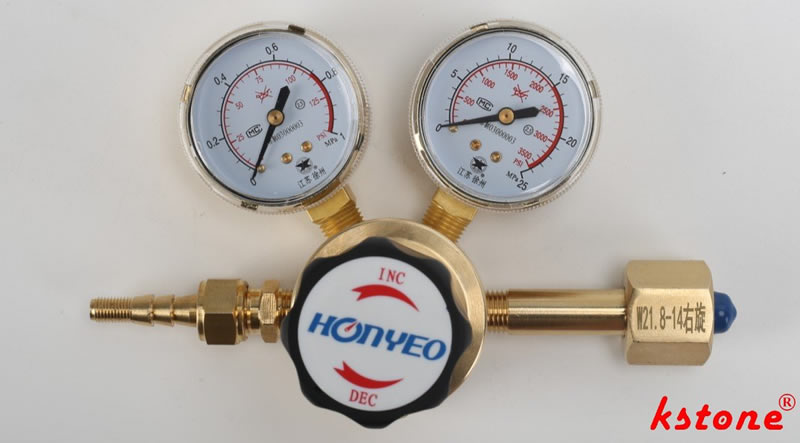

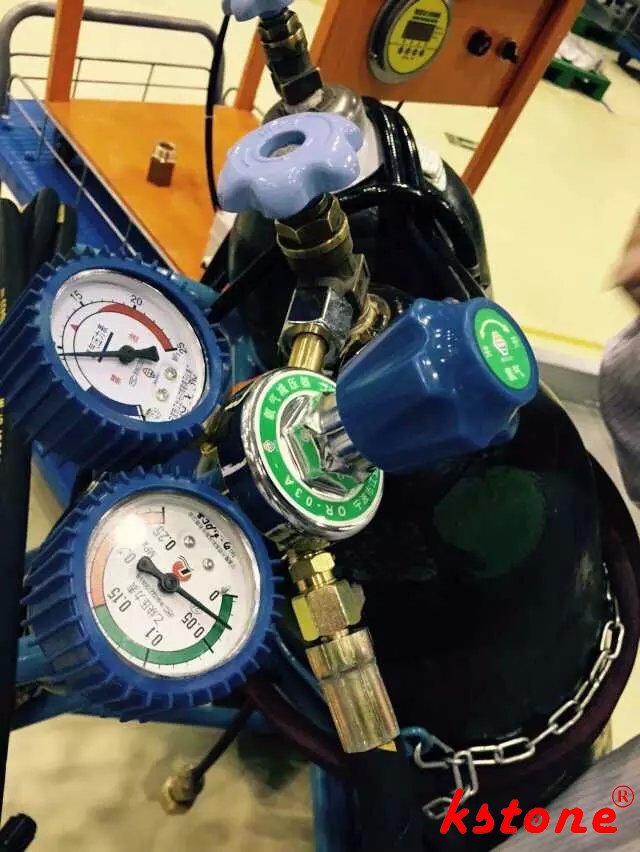

减压阀
减压阀一定要根据高压压力、低压压力选择。
与钢瓶连接G5/8国标钢瓶接头，输出端标准M16*1.5外螺纹

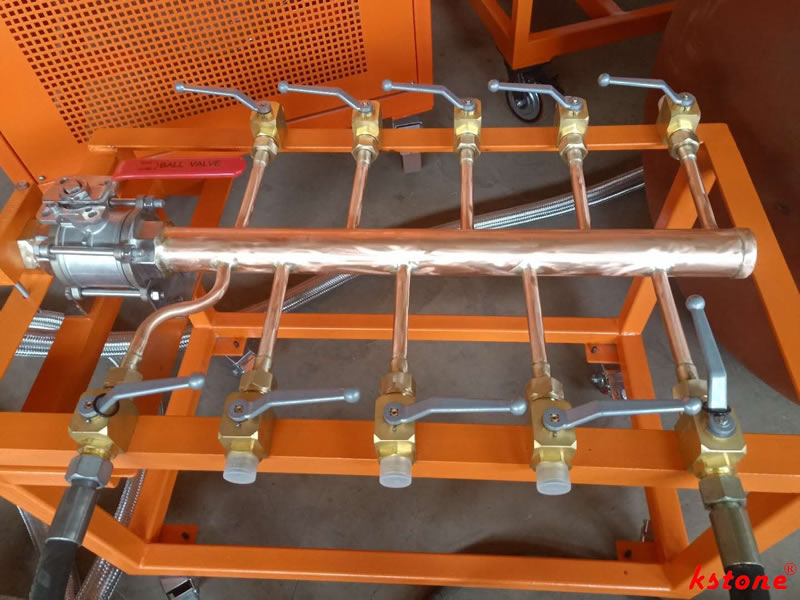

10回路的转接小车
1为DN40,10为DN20,可用于充气或回收压钢瓶；

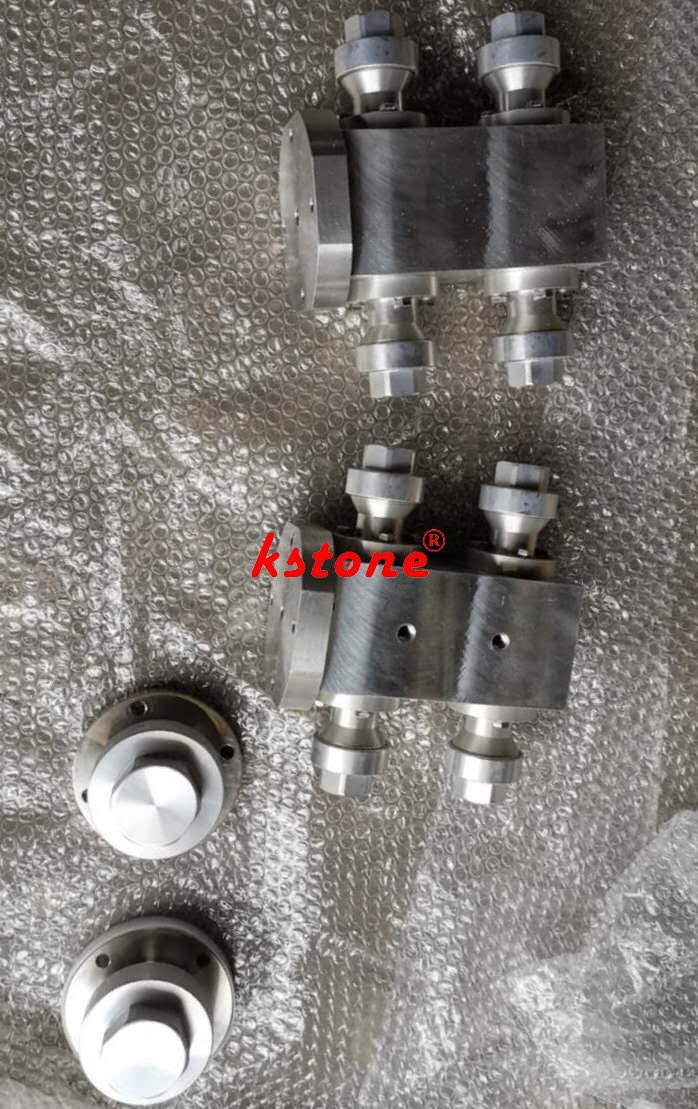

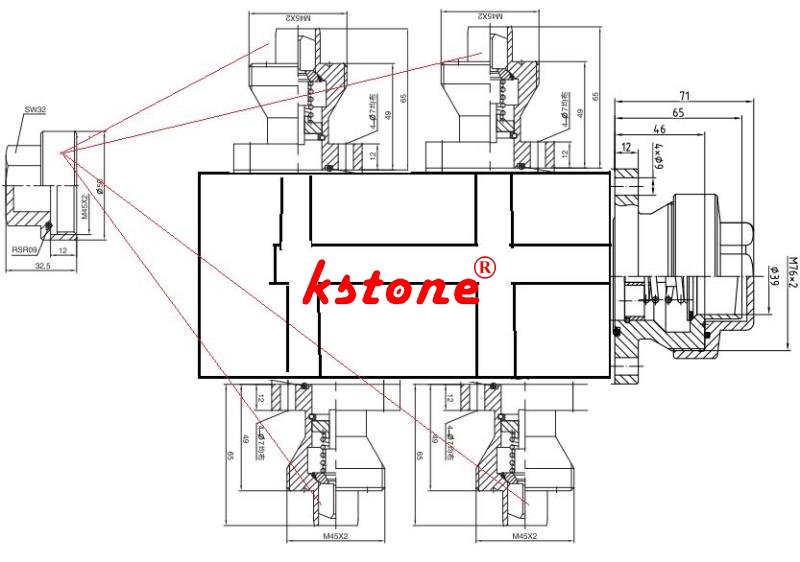

1转4模块，1为DN40,4为DN20;整体采用铝合金制造。
经过高压和真空检漏测试；
右下侧为2个DN40自封阀


尾气回收小车
1转5尾气回收，可用于回收钢瓶内残余气体，可同时最多一次回收5个钢瓶内的残余气体。
起到减少SF6损耗的作用。

SF6充气管路（套件）
该套件包含：气瓶接头、减压阀、充气管路和可能需要的自封阀；
根据需求不同，定制不同的减压阀、减压阀表刻度、管路直径、管路材料、接头或自封阀；



如果不配DN20自封阀，管路的内螺纹为M36*2；

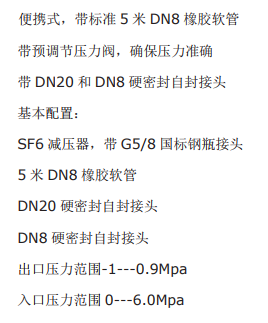

常规配置：





常规配置：

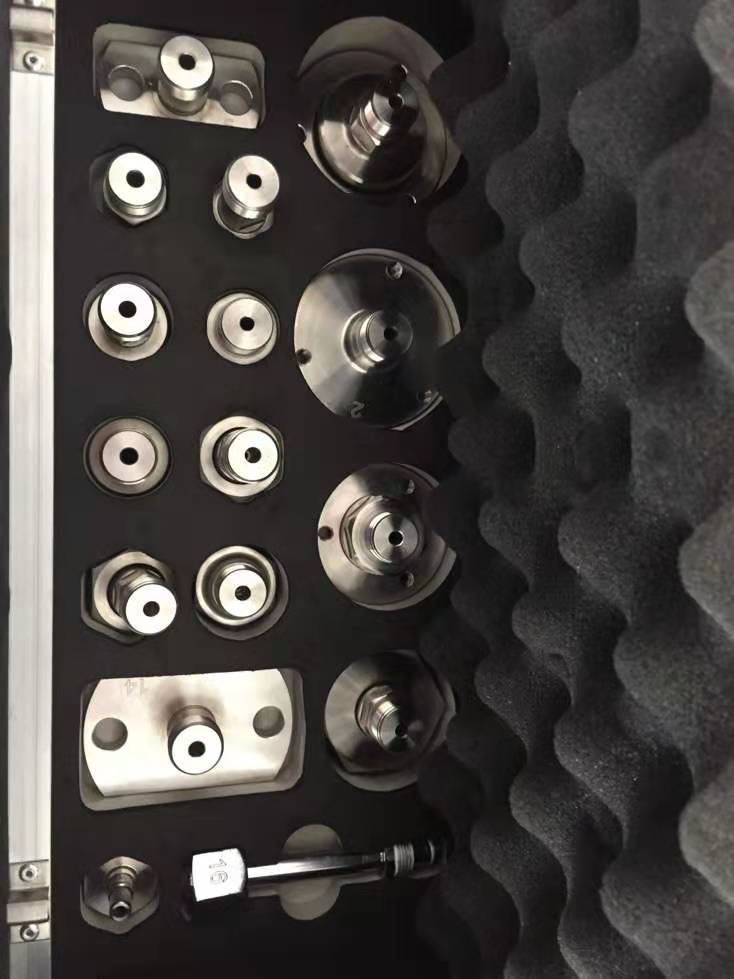

可根据需求配置GIS接头
可从DN20 改为DN40自封接头。



SF6 gas filling kit （for example)
packing list
