KSCZ-4-S便携式抽真空小车套装（2020改进版）

KSCZ-4-S便携式抽真空小车套装（2020改进版）
本套装方案适用于10-35KV室外售后服务用，不适合工厂内生产过程。
本套装方案充气最高压力0.16Mpa;
本套装方案充分考虑售后现场的便携性，采用无油真空泵。
本套装可灵活组合使用，通过“五通机构”可实现与充气柜、气瓶、抽真空小车等的组合，通过手阀的实现对管路的开闭控制。
本套装也可单独使用充气组件或单独使用抽真空小车。
特别注意：本管路为轻型化采用单层橡胶软管，最高耐压1.0M pa


主要部件功能介绍

便携式抽真空小车 KSCZ-4-S
净重：11 Kg
电源：AC220V
无油真空泵尺寸：长325mm 宽175mm 高290mm
外箱尺寸：长450mm 宽350mm 高370mm
本款产品二次优化改进后总重量23Kg

流量： 150L/min
极限真空度：-700mmHg(约8000pa)
采用无油真空泵，无需注油，方便携带;底部配1”脚轮

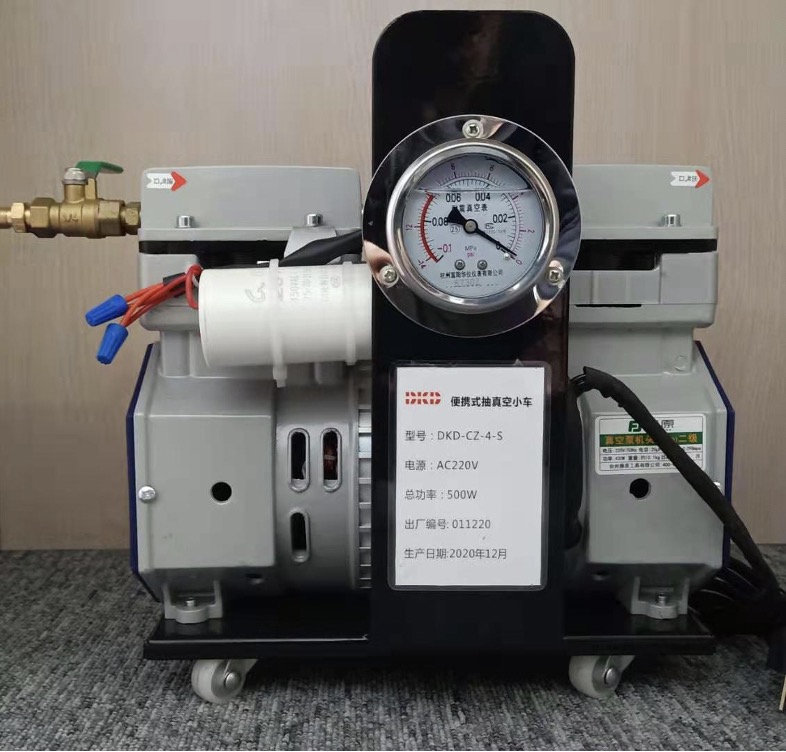

图1便携式抽真空小车

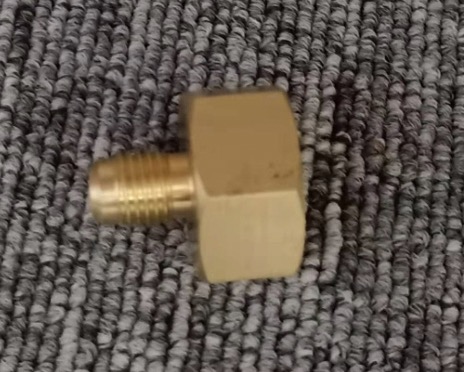

图2，10KV充气柜相配接头套件（ 由于10kv柜接头规格众多，如有尺寸不合，请自行解决）

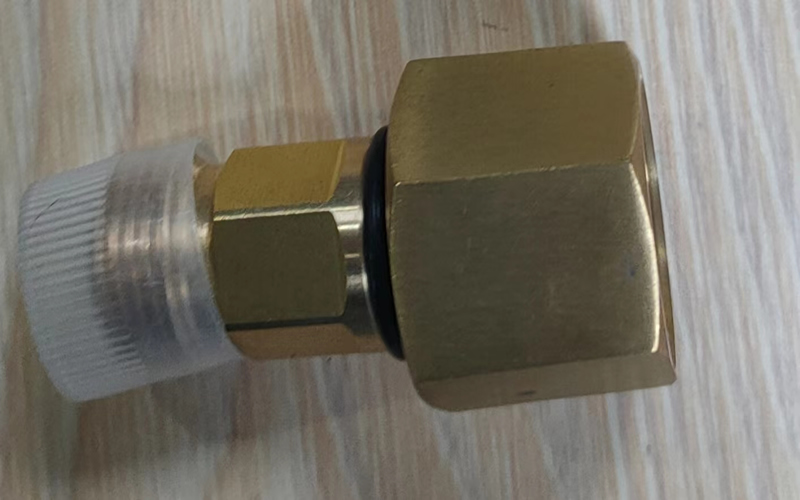

图3，转接头，一端与M20*1.5，一头G1/2”外螺纹




图4，带压力表的五通机构（压力表量程-0.1Mpa/0.2Mpa）

该机构可与抽真空小车、充气套装等多种灵活组合；

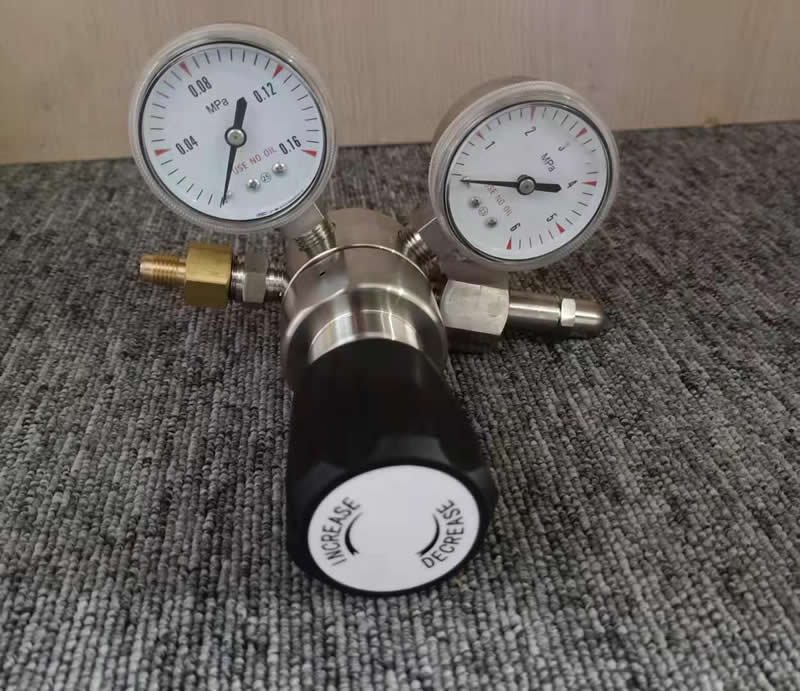

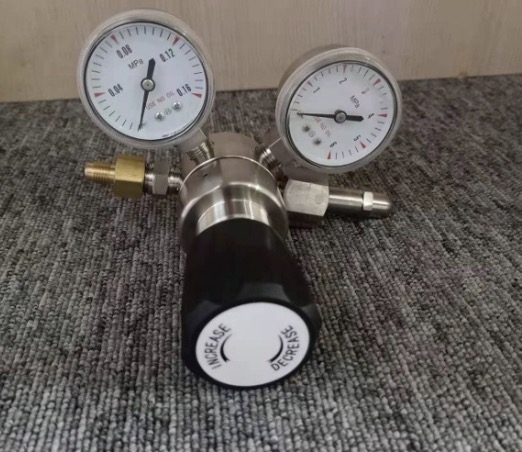

图5，减压阀 低压端0.16Mpa

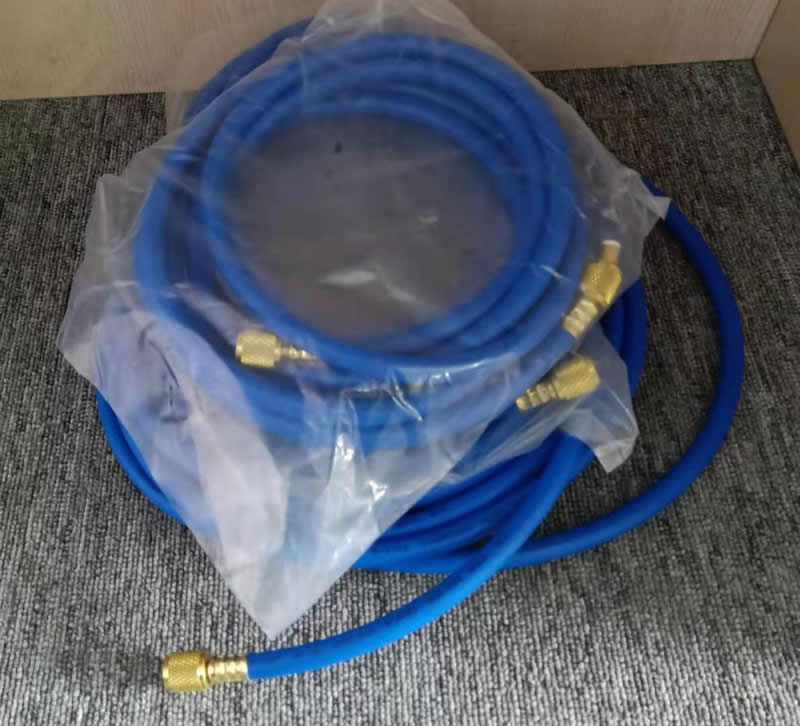

图6，配置轻量化软管路4根

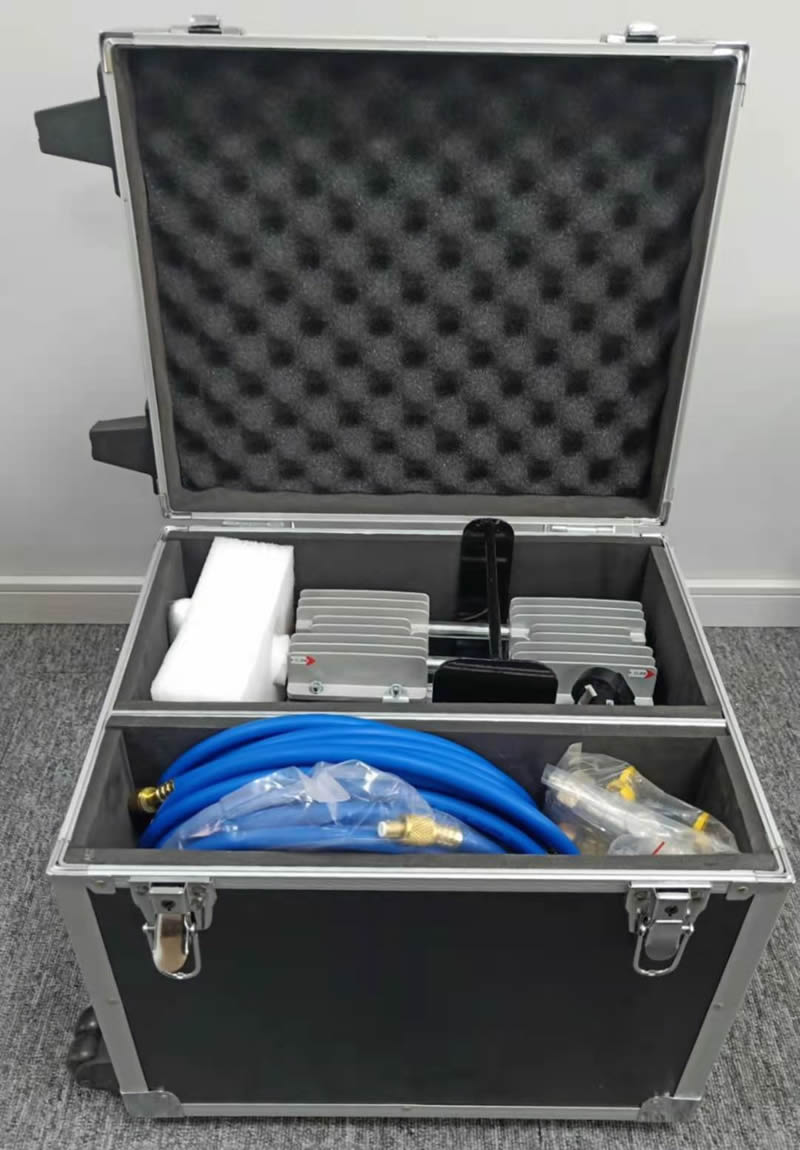

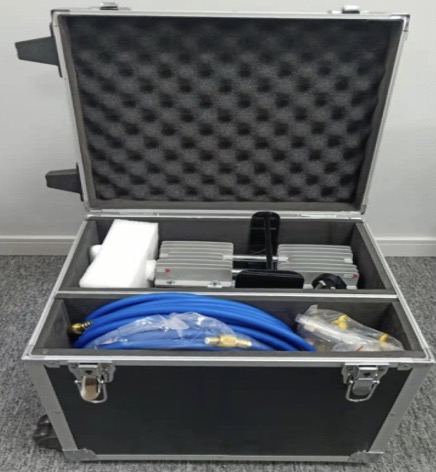

图7，装箱照片


图8，拉杆式外箱

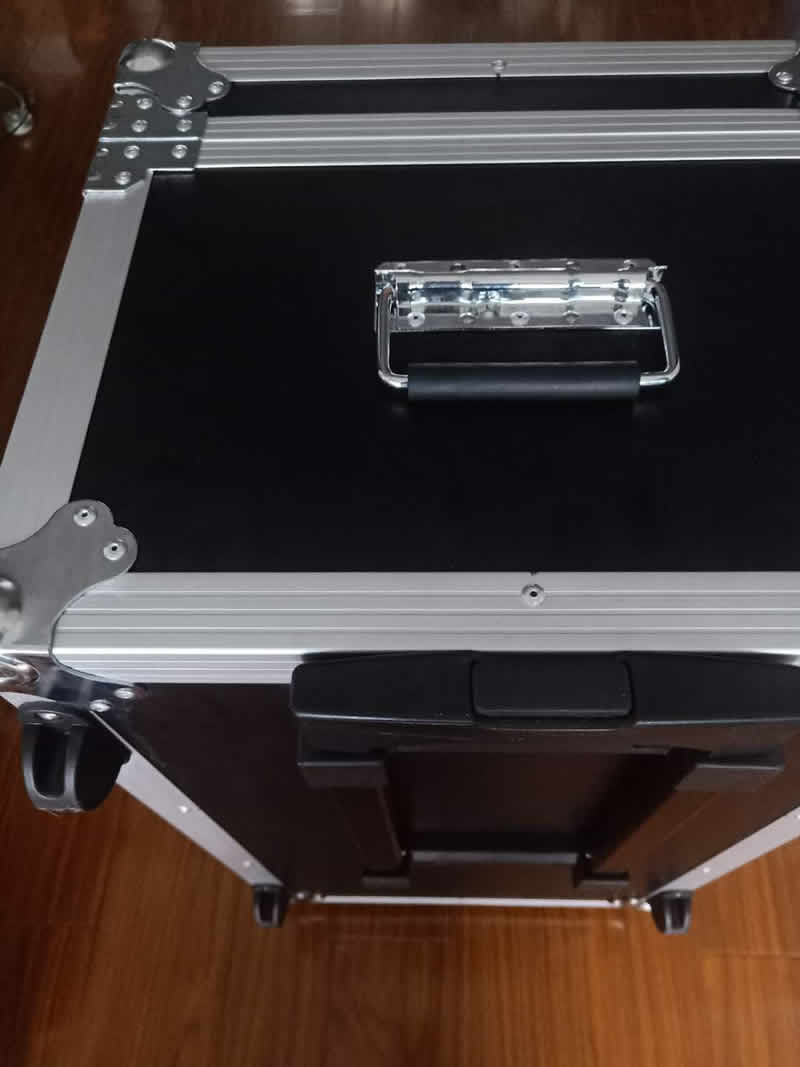

 外箱后侧，方便移动的拉杆设计
