LF-500 SF6在线多点检漏装置
概要：
本装置根据高频磁场低压电离原理研发，极限灵敏度可达0.01ppm,测量范围建议为0.1-100ppm。
适用于包扎法或接触式检漏。
可同时对多个小型工件或大型工件的多个部位进行在线检漏，同时为了防止由于气体抽取导致被检气体减少，本装置还设计了同步回气管路。
本装置默认进气管路和回气管路4组，可根据需求达到30组或更多，在实际应用中可仅使用1路或多路进行测试；默认管路长4m，一般不大于10m；进气管路前端附加气体过滤套件。
本装置配置工控机进行控制和数据处理及存储，默认检测数据自动生成EXCEL和曲线，可根据需要进行一系列的数据处理和后续的开发；
泄漏浓度超过设定报警值时，报警指示灯频闪。
可连接WIFI,具备数据远传的功能，满足国家电网公司2019年度提出的出厂试验数据实时上传要求。
预留USB和网线接口。
配置打印机、鼠标、键盘。
本装置设计成可移动小车，底部设置了脚轮，可方便移动。

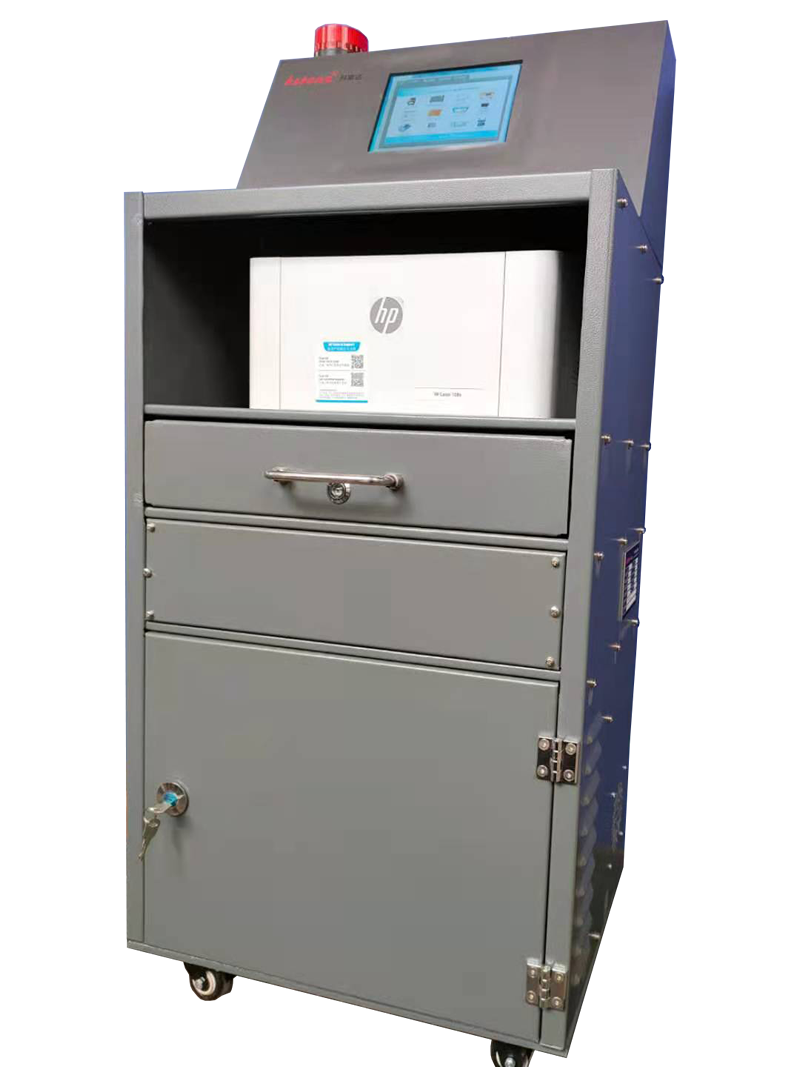

装置主要结构：
第一层：触摸屏和操作台、鼠标、键盘
第二层：打印机
第三层： 储物柜
第四层： 控制和电器部分等
主要参数：
| 极限灵敏度 | 0.01ppm | 测量范围 | 0.1-100ppm |
| 输入管路 | 可选 | 回气管路 | 可选 |
| 触摸屏 | 8” | 管路长度 | 可选 |
| 电源 | AC220 | 功率 | ≤150w |
| 外形尺寸 | 380*500*1220 | 重量 | ≤40Kg |
主要配置清单：
| 零部件名称 | 型号规格及技术参数 |
| 传感器 | LF-301-1，0.01ppm |
| 8”工控机 | 定制 |
| PLC | 台达，DVP16ES200R+模拟量 |
| 真空泵 | KVP1(定制) |
| 定制电源 | 12V,40V,5V(定制） |
| 管路及电磁阀组 | 多路（根据需求） |
| 报警指示灯 | |
| 打印机 | 惠普 |
| 移动小车 | 380*500*1170 |

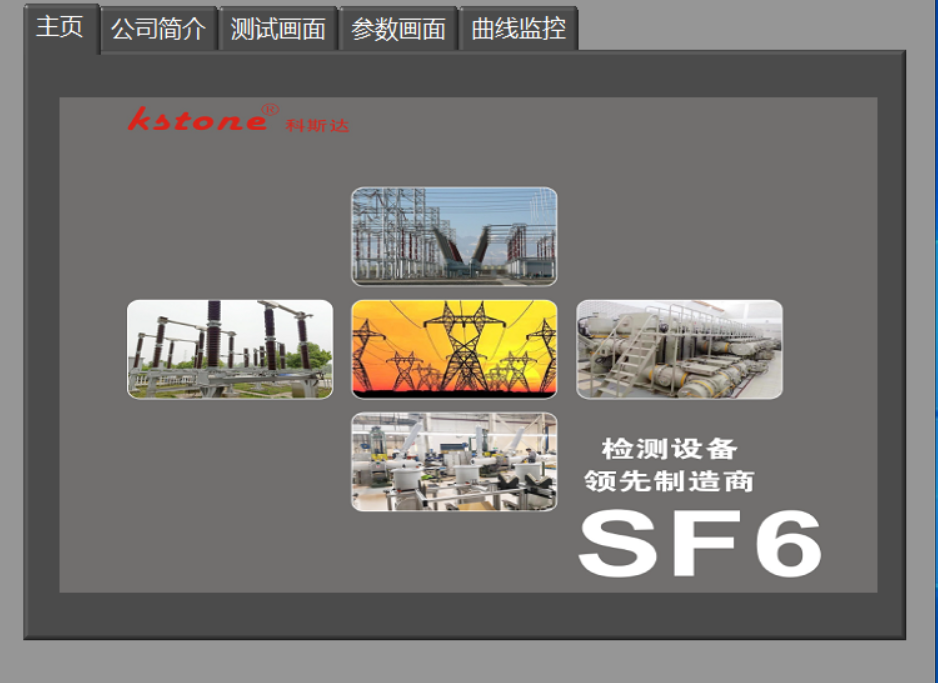

开机页面

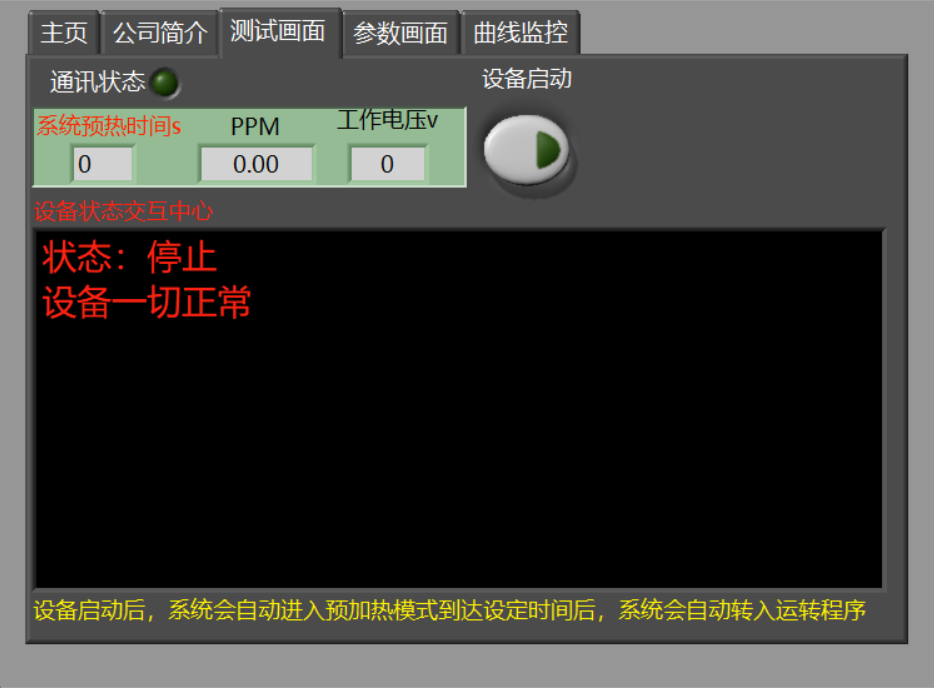

测试画面

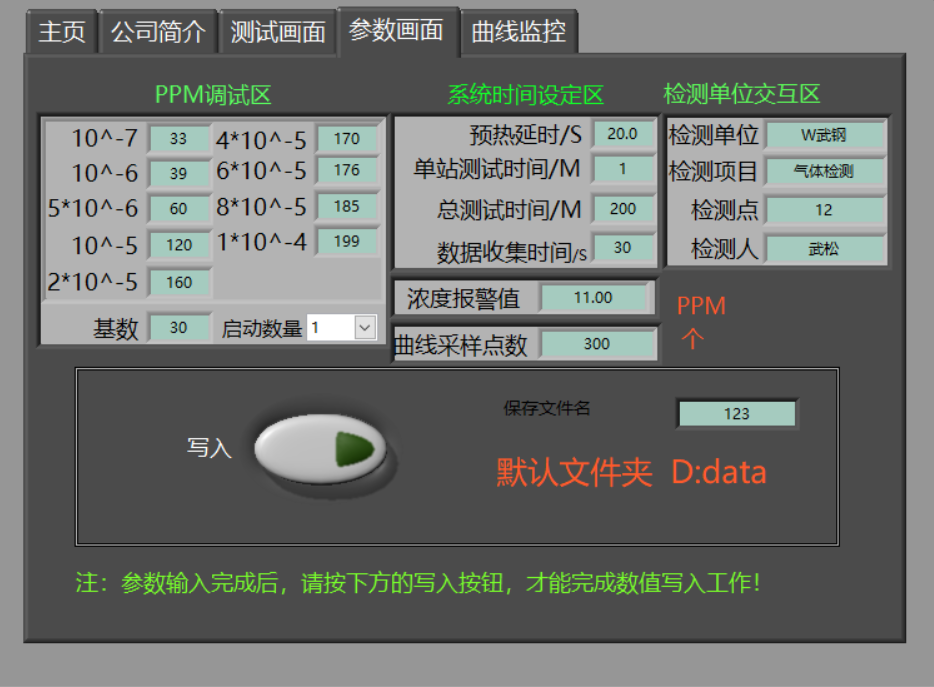

参数画面

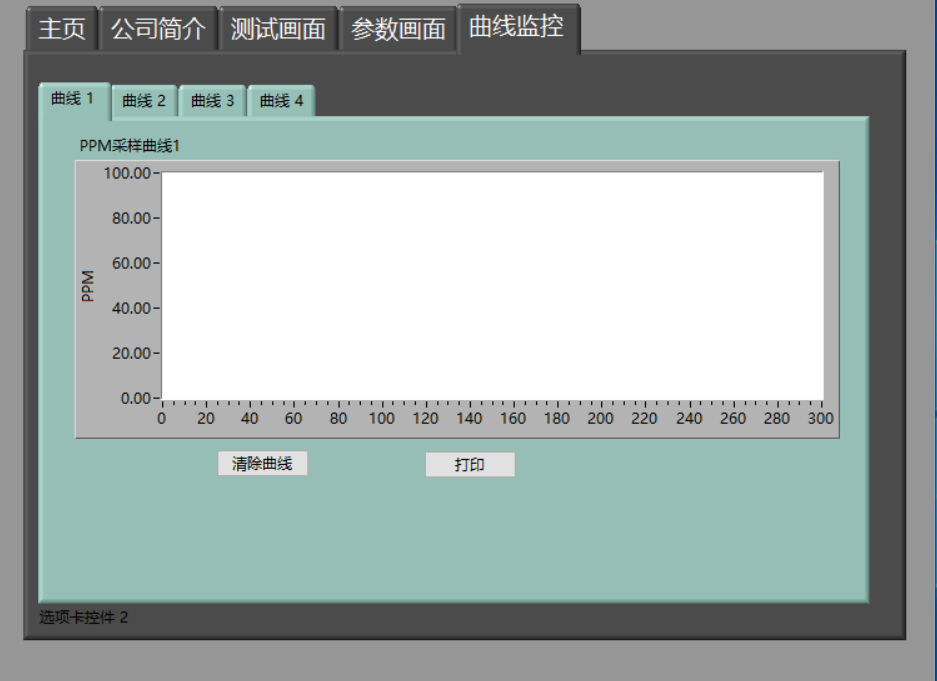

曲线监控

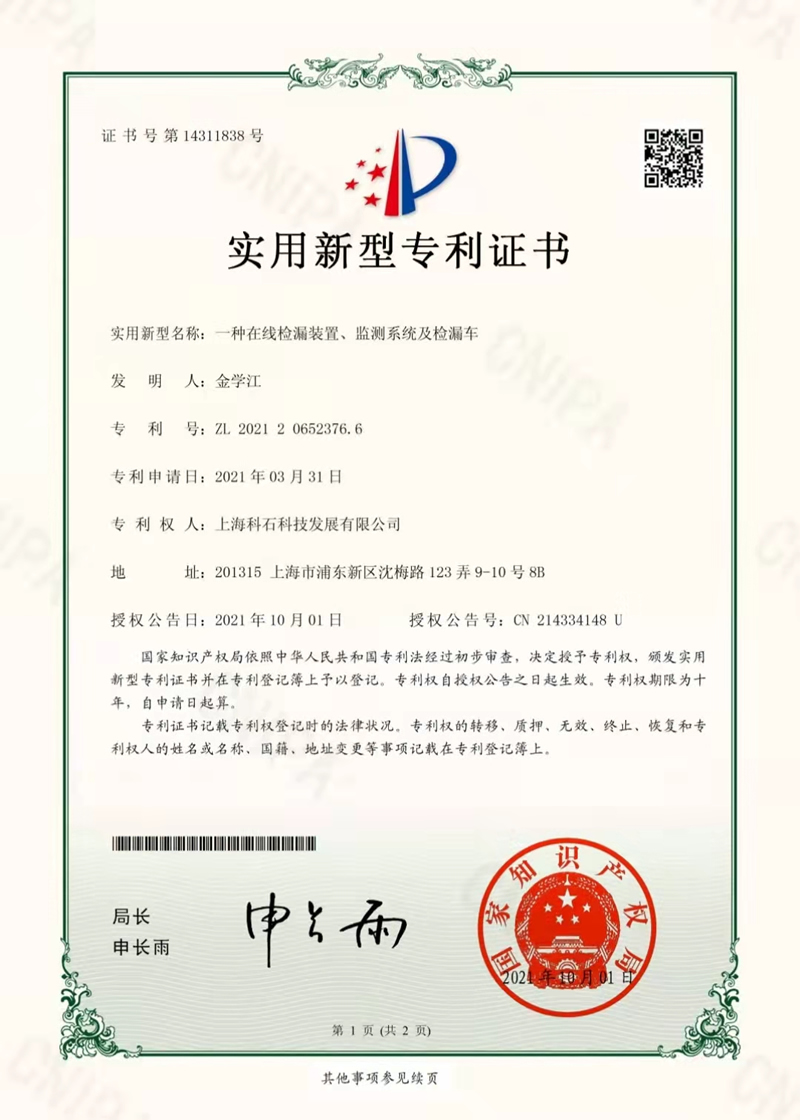

在线检漏装置专利证书
