关于sf6漏量和漏率的计算方法

关于sf6漏量和漏率的计算方法

       进行sf6漏量和漏率计算,一般采用包扎法(扣罩法),这是一项精细的工作,采用的检漏工具必须是定量检漏仪,精度必须高于0.1ppm,而且必须是能够稳定检测的检测工具;
如果计算有困难，欢迎咨询400-000-2589转1001


漏气量的计算:
G=(k/Δt)*v*ρ*t   (克)                                  (1)
式中:k=测得的浓度值(体积比);
V=测试体积(升),等于罩子体积减去被测部分对象的体积,即v=v罩-v被测对象
要注意这个v被测对象,,在部分包扎时,这个被测对象仅是被包扎部分体积;

ρ=sf6的密度(6.14克/升)                                  (2)
t=被测对象的工作时间(小时),如 求一年之中的漏气量,则t=365*24=8760小时
Δt=测量的间隔时间,如包扎后24小时进行检测,则Δt=24小时

漏气率的计算
M=(g/Q)*100/%
式中Q=设备或者容器中充入的sf6气体的总重量(克)
例:测量一组110千伏sf6组合电器出线回路的漏率
已知:罩子容积V罩=29.0m³   出线回路体积V被测对象=6.5 m^3,  充入sf6气体120Kg
Δt=3.5小时, ρ=sf6的密度(6.14克/升)  被测的浓度k=2*10^-5
求年漏率M
解:V= V罩=29.0m³-6.5 m³=22.5 m³=22500升,代入(1)
g=(2*10^-5*22500*6.14*24*365)/3.5=6915克
由(2)式得:
M=6915/(120*1000)*100%=5.76%

漏率的要求：
高压开关设备六氟化硫密封试验方法GB/T11023-2018
《电力设备交接和预防性实验规程》国家电网公司DL/T596 GB 50150-2006

包扎法检测的注意事项:
1、保持生产环境的干净
如果生产环境的sf6气体浓度高于或等于我们合格的警示线，如何判断？
保持检测现场环境干净，非常重要，一般要低于0.1PPM;
 如何保持环境要求：车间底部通风，强制排风；
不在测试车间进行气体灌装;

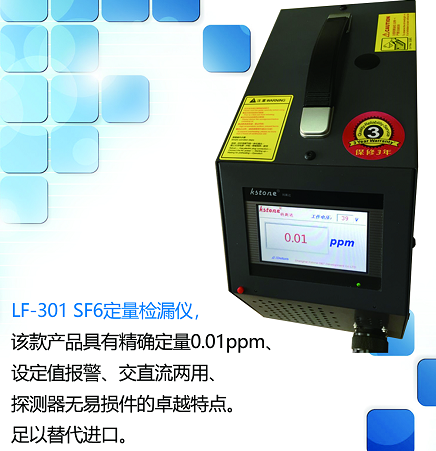

2、选择合适的检漏仪器
不管原理多么深奥，我们只选择合适的！  三高一低
1）、精度
  建议名义灵敏度高于0.01PPM;
 价格一般在数万元以上；
2）、重复性
 如何验证： 在没有气体环境下的“归0“
在有sf6气体的场合很难精确知道浓度
3）稳定性
 在没有sf6气体环境中开机1-2小时，是否产生误报；
4）、使用成本低
传感器没有易损件,不需要频繁更换传感器；
