环保柜的水分超标是个常态,也是一个比较麻烦的事,严重影响了中压柜的生产进度和交货、验收、交接。
目前的境况:
绝大多数的环保柜厂家水分严重超标。
大家普遍反馈:水分处理不好搞。
水分的来源:一般来说,封装后的环保柜水分有这样几个组成:
绝缘件塑料橡胶件、箱壁等金属件粘附、空气中的水分、氦检漏过程中氦气的释放水分;
一般常用的处理方式:
常见处理方式 | 问题或缺点 |
绝缘件烘烤,一般在100以上温度烘烤数小时,烘烤结束后半小时内快速装箱,快速抽真空。 | 高温部件装配工人无法作业,降温过程绝缘件快速吸水; 绝缘件可能由于烘烤出现质量问题。 能耗较大 |
绝缘件进干燥房,一般存放时间5-7天; | 周期过长,能耗大, 占地面积大。 |
抽真空 | 绝缘件或者箱壁水分在抽真空中析出非常缓慢,抽真空需在等压箱中进行。 |
封装后氮气或干燥空气反复清洗; | 手动操作费时间费气,易出现气压过高,效果难以评估,不确定性大。 |
在洁净房恒温恒湿环境中存放物料、装配;
| 效果比较明显 投资大,一般企业缺少这样的硬件。 部件周转时间长 |
放干燥剂
| 是个有益的补充,但不足以确定性的解决问题 |
上海科石在环保绝缘柜去水分上的研究和解决方案:
对于环保柜的去水分,还得遵循经济、有效优先,我们也和行业内众多技术人员进行沟通,期望找到一个最优的“笨”办法;
2017年起,综合行业的情况和我们的技术特长,我们开发了一款全自动的干燥设备,开发完成后就陆续有几家客户进行了测试,也有数家顾客进行了采购。效果明显,但速度堪忧。
吸一口吐一口,实在不畅。

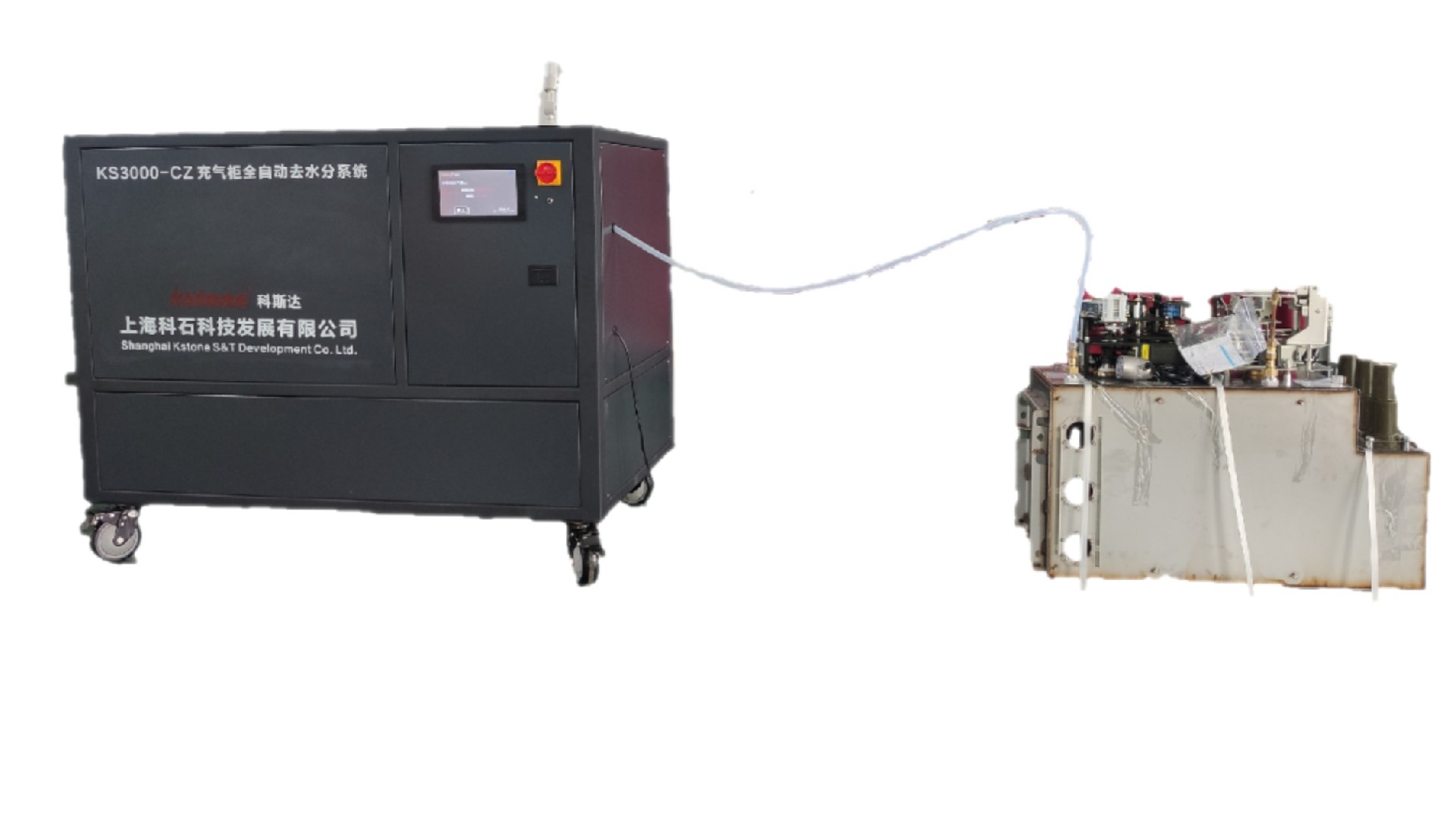

图1:单阀的第一代产品
主要问题在于顾客的环保柜原设计都只有一个充气阀口,只能“吸一口吐一口”,由于环保柜的负压和正压承受能力,这一口大概相当于气室内气体的1/3,同时由于水分的扩散需要时间,所以效率较低。
同时我们也向环保柜厂家定制了两台特殊的柜子用于试验,一台采用单阀,一台采用双阀,试验结果表明,采用双阀的速度大概是单阀的3倍以上,最重要的是干燥结果的测试数据,双阀比单阀的稳定。
根据试验的结果,我们在2022年起,我们要求环保柜厂家的技术人员改用两个阀,同时要求这两个阀的距离最大化,建议获得了环保柜厂家的技术人员的响应。
部分厂家进行了实测,获得了满意的评价。购买之后,评价更好,已经有企业进行复购。
现在我们可以对外公布的干燥数据:2间隔环保柜,处理水分到100ppm以下,30分钟左右。
当然由于绝缘件的水分散发需要时间,在环境湿度较大的环境下时,需要二次去水分。
图2 带在线水分测试的二代去水分系统(中间小屏为在线水分测试模块)

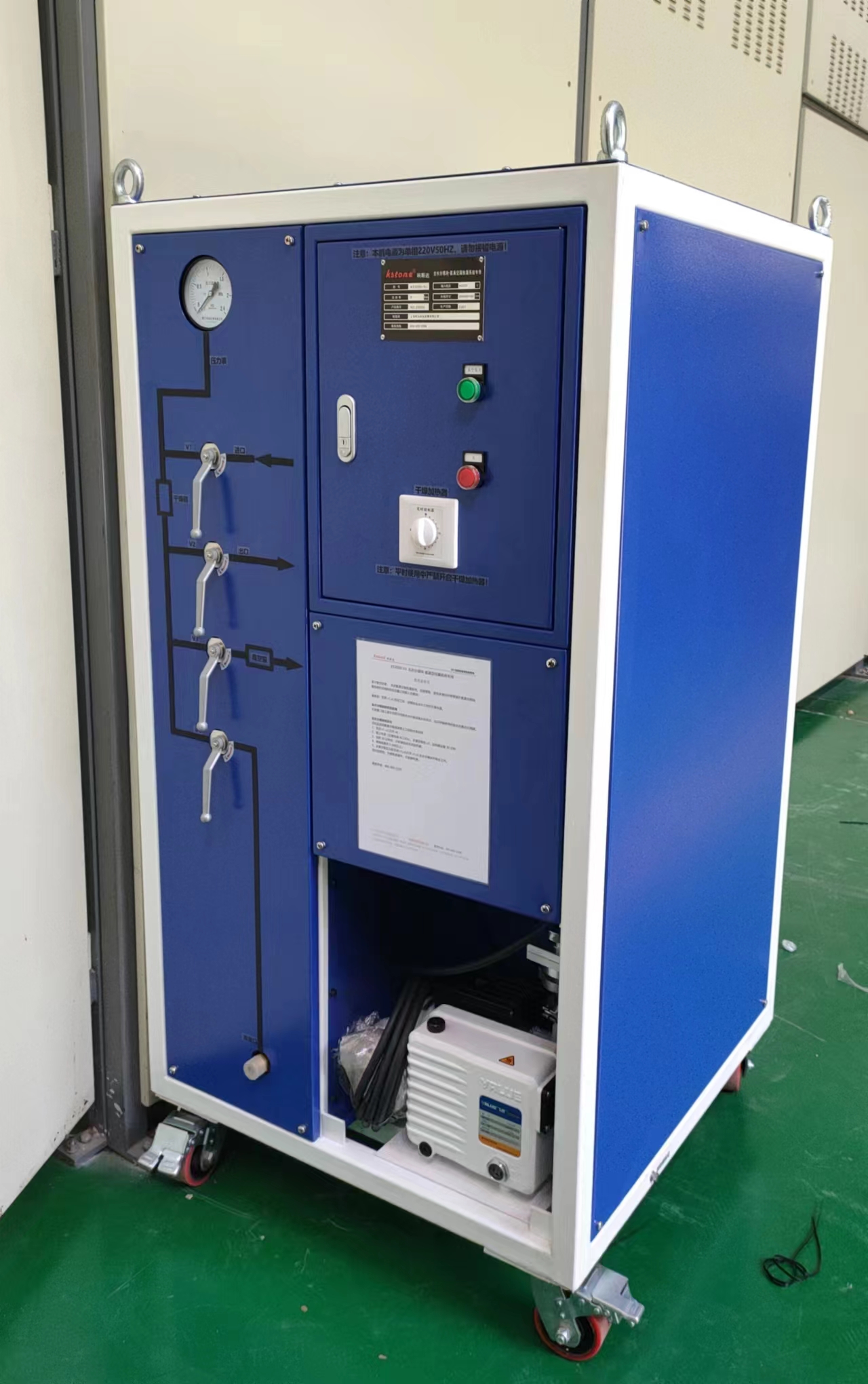

图3 真空箱氦检漏系统专用的去水分模块
其用途是解决氦检漏系统内的氦气水分超标,使用该模块后氦气水分在50ppm以下。
更多信息,请联系400-000-25809转1001技术咨询,现场实测;
抖音搜“全自动去水分系统”可以查到使用视频。
